Versiune specială a astrografului pentru astronomie în infraroșu: IRDK este un design Dall-Kirkham cu o acoperire optimizată pentru transmiterea lungimilor de undă în infraroșu. Nu există lentile refractive, ci doar componente reflectorizante. Pentru aplicațiile în infraroșu, acoperirea oglinzilor este realizată din aur patentat care asigură o reflexie de peste 98% de la 0,65 microni (650 nm) la 5 microni (5000 nm). Acest design este ideal pentru astronomie în infraroșu sau aplicații LIDAR.

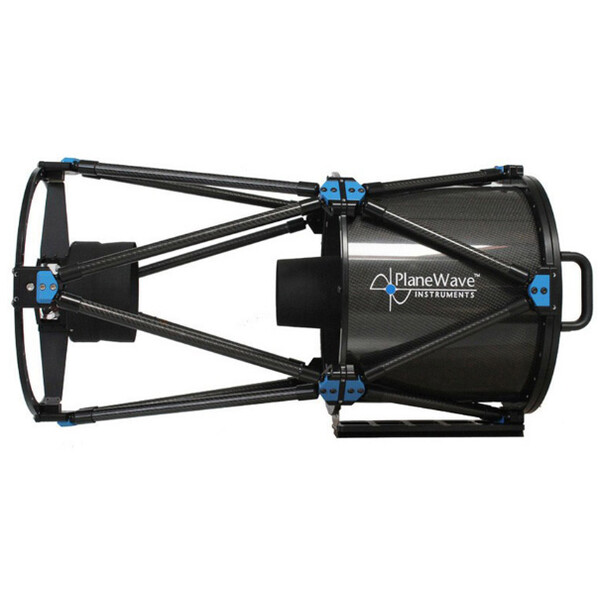

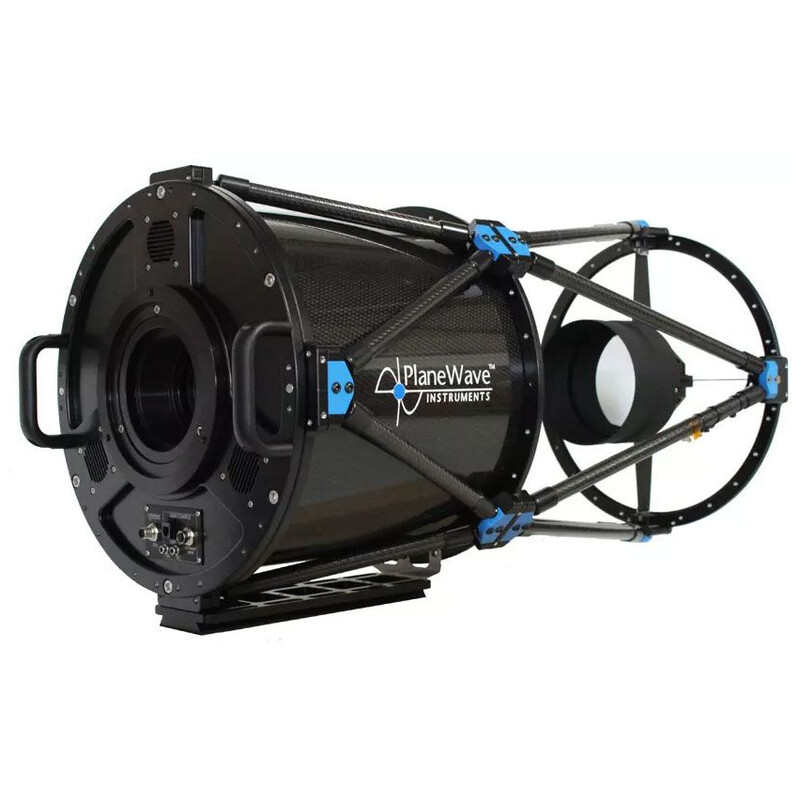

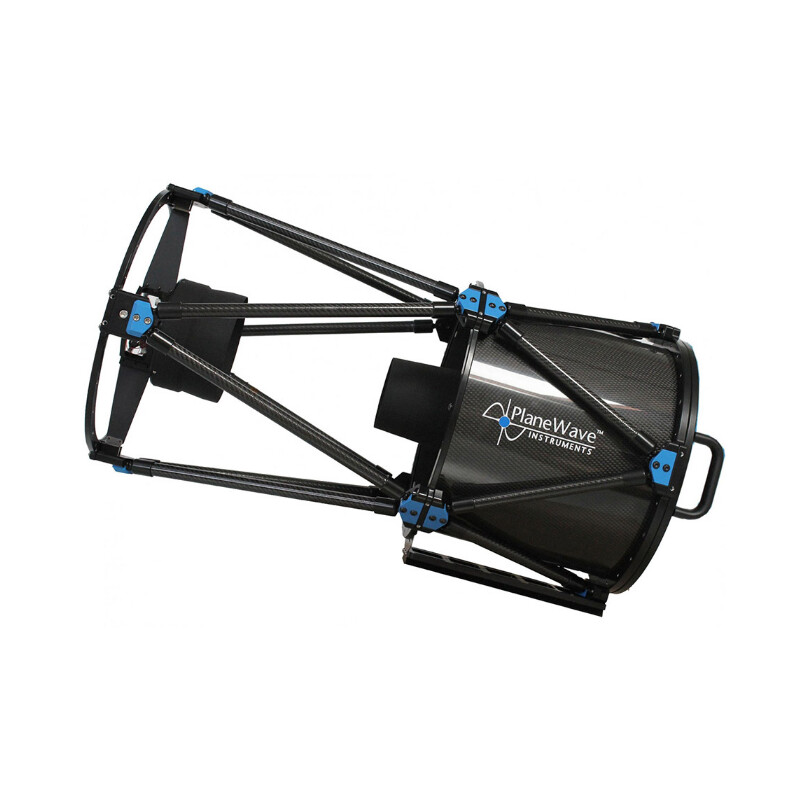

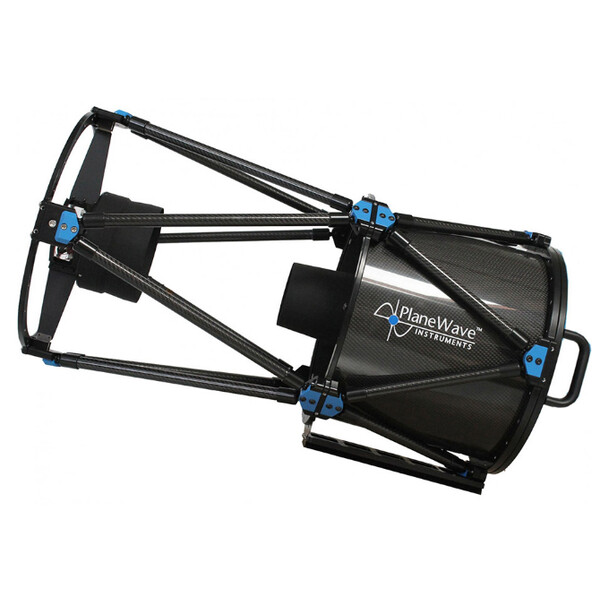

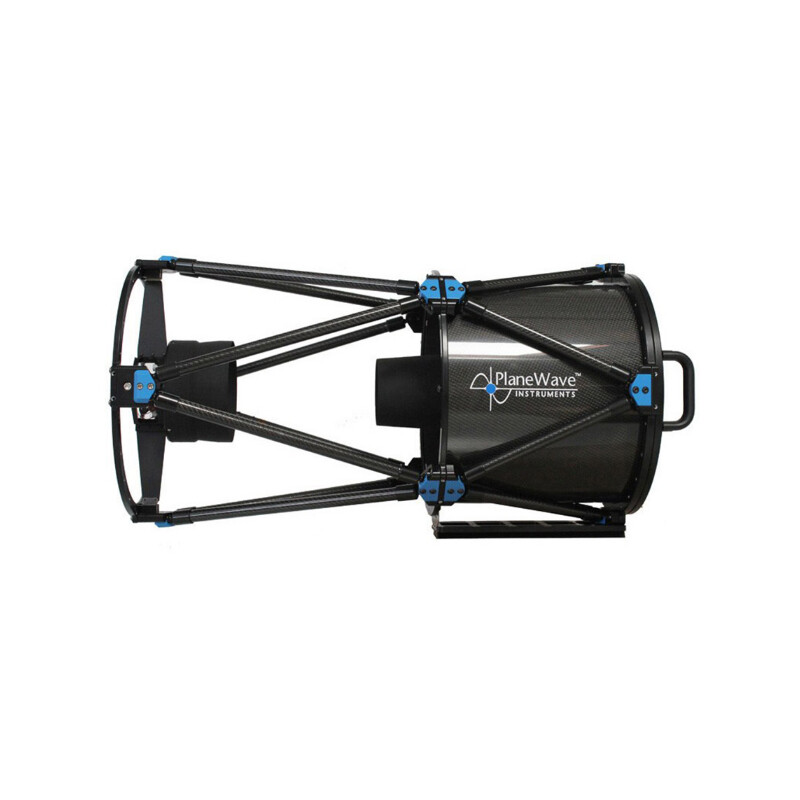

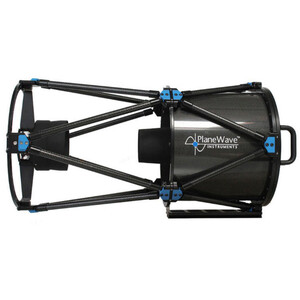

PlaneWave CDK14 Astrograf f/7.2: Cu CDK 14", Planewave prezintă un astrograf cu optică din sticlă de cuarț
- modificat după Dall-Kirkham, cu câmp vizual complet corectat, cu diametrul de 70 mm
- Șină prismatică de 3"
- focuser Hedrick și kit EFA disponibile separat, pregătite pentru încălzitor Delta T
Designul optic CDK
Configurația PlaneWave CDK este un design optic bazat pe modelul clasic Cassegrain după Dall-Kirkham.
Acesta a fost dezvoltat pentru a ține cont de cipurile din ce în ce mai mari din aparatele foto digitale și CCD. La multe alte optici cu oglinzi se observă rapid erori de imagine exoaxiale, cum ar fi coma și/sau astigmatismul; la multe sisteme se adaugă o curbură a câmpului de imagine, care face ca imaginile stelelor să devină din ce în ce mai neclare pe măsură ce se îndepărtează de axa optică.
Câmpul imaginii este lipsit de coma și astigmatism. În plus, planul câmpului imaginii este absolut nivelat și plat pe acest diametru, astfel încât stelele sunt redate la fel de clar în planul focal pe întregul câmp.
Designul CDK oferă o soluție perfectă pentru problemele menționate mai sus, cu un raport preț-performanță optim și termene de livrare moderate.
Acesta este compus din:
- o oglindă principală curbată eliptic
- o oglindă secundară sferică
- și un corector de câmp cu 2 lentile
Toate cele trei elemente optice sunt perfect coordonate între ele pentru a obține o imagine incredibilă. Calitatea imaginii depinde în mare măsură doar de condițiile de vizibilitate ale locului de instalare.
Sticla de cuarț utilizată (Fused Silicia) este o sticlă de cuarț sintetică amorfă de cea mai înaltă puritate și una dintre cele mai transparente sticle disponibile. Datorită purității sale, proprietățile optice și termice ale sticlei de cuarț sunt superioare celor ale altor tipuri de sticlă. Transmisia și omogenitatea sa depășesc cele ale cuarțului cristalin și evită problemele de instabilitate a temperaturii de care suferă sticla de cuarț cristalin.
Fused Silica are un coeficient de dilatare termică de șase ori mai mic decât cel al sticlei borosilicatate (Pyrex). Prin urmare, își păstrează forma cu o precizie foarte ridicată atunci când se răcește. Acest lucru duce la performanțe optice constante și la un punct de focalizare neschimbat la schimbările de temperatură.
Domeniul de aplicare al livrării:
- Telescop cu bară cu coadă de rândunică
- Elemente de încălzire încorporate pentru prevenirea rujeolei - Elementele de încălzire de pe oglinda primară și secundară necesită controlerul Delta-T disponibil separat pentru telescoapele PlaneWave cu cablaj preinstalat pentru încălzitor
- Capac pentru protejarea oglinzii primare și a interiorului tubului optic
- Capac pentru oglinda secundară
- Flash drive cu software și instrucțiuni pentru colimare și distanța dintre oglinda primară și oglinda secundară
- Trusă de scule
- Adaptoare de 12V AC
