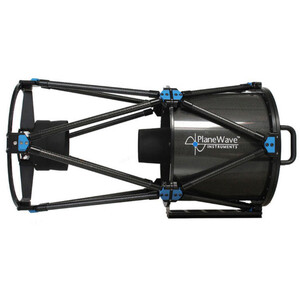

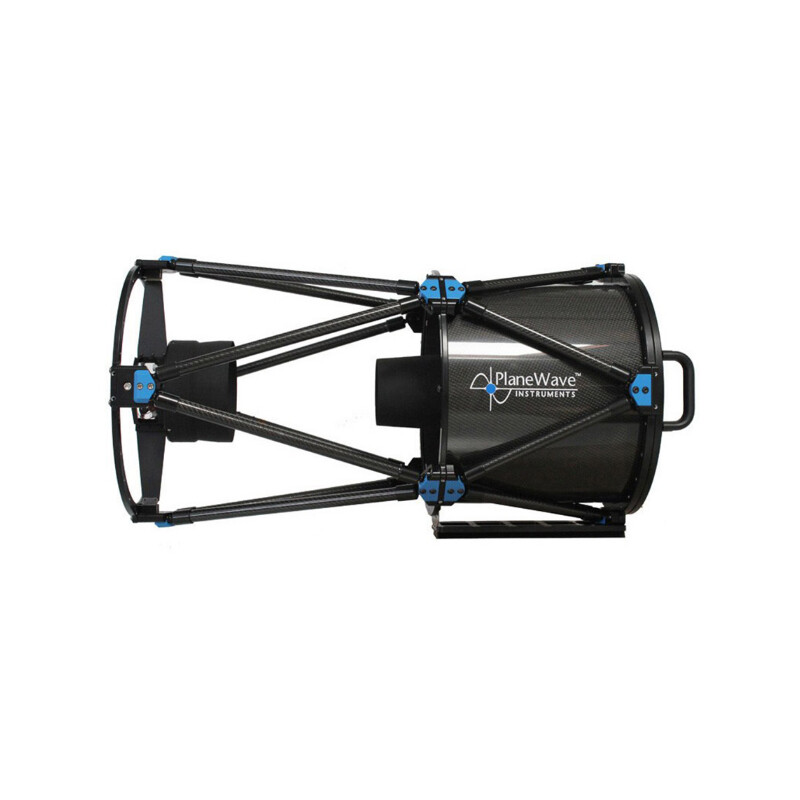

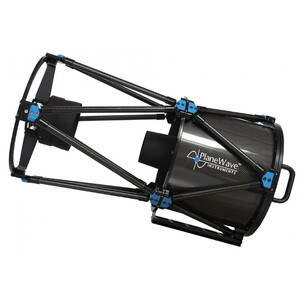

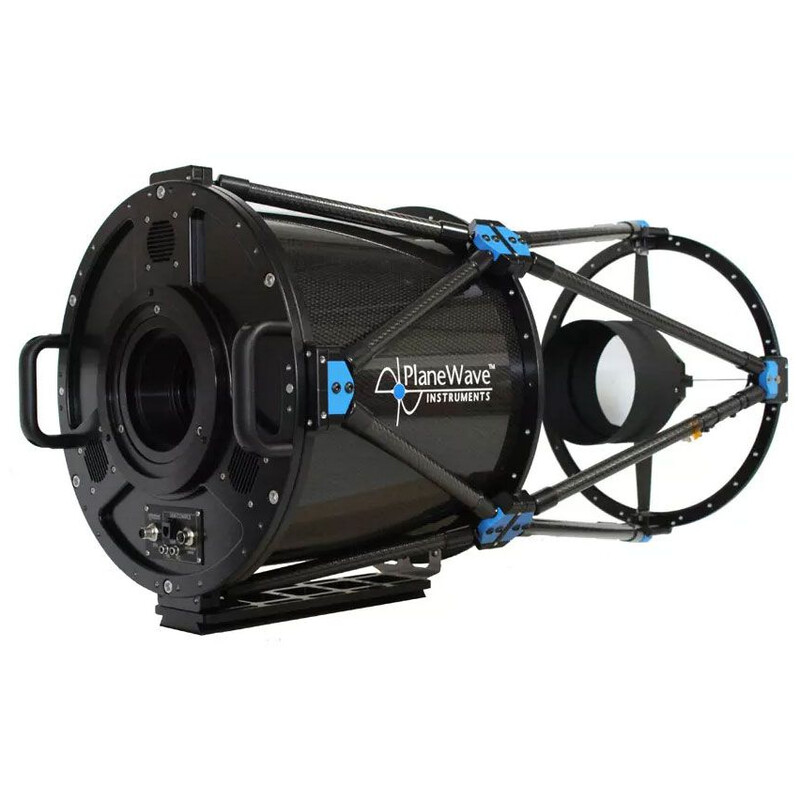

PlaneWave CDK14 Astrograf f/7.2: Cu CDK 14", Planewave prezintă un astrograf cu optică din sticlă de cuarț
- modificat după Dall-Kirkham, cu câmp vizual complet corectat, cu diametrul de 70 mm
- Șină prismatică de 3"
- focuser Hedrick și kit EFA disponibile separat, pregătite pentru încălzitor Delta T
Designul optic CDK
Configurația PlaneWave CDK este un design optic bazat pe modelul clasic Cassegrain după Dall-Kirkham.
Acesta a fost dezvoltat pentru a ține cont de cipurile din ce în ce mai mari din aparatele foto digitale și CCD. La multe alte optici cu oglinzi se observă rapid erori de imagine exoaxiale, cum ar fi coma și/sau astigmatismul; la multe sisteme se adaugă o curbură a câmpului de imagine, care face ca imaginile stelelor să devină din ce în ce mai neclare pe măsură ce se îndepărtează de axa optică.
Câmpul imaginii este lipsit de coma și astigmatism. În plus, planul câmpului imaginii este absolut nivelat și plat pe acest diametru, astfel încât stelele sunt redate la fel de clar în planul focal pe întregul câmp.
Designul CDK oferă o soluție perfectă pentru problemele menționate mai sus, cu un raport preț-performanță optim și termene de livrare moderate.
Acesta este compus din:
- o oglindă principală curbată eliptic
- o oglindă secundară sferică
- și un corector de câmp cu 2 lentile
Toate cele trei elemente optice sunt perfect coordonate între ele pentru a obține o imagine incredibilă. Calitatea imaginii depinde în mare măsură doar de condițiile de vizibilitate ale locului de instalare.
Sticla de cuarț utilizată (Fused Silicia) este o sticlă de cuarț sintetică amorfă de cea mai înaltă puritate și una dintre cele mai transparente sticle disponibile. Datorită purității sale, proprietățile optice și termice ale sticlei de cuarț sunt superioare celor ale altor tipuri de sticlă. Transmisia și omogenitatea sa depășesc cele ale cuarțului cristalin și evită problemele de instabilitate a temperaturii de care suferă sticla de cuarț cristalin.
Fused Silica are un coeficient de dilatare termică de șase ori mai mic decât cel al sticlei borosilicatate (Pyrex). Prin urmare, își păstrează forma cu o precizie foarte ridicată atunci când se răcește. Acest lucru duce la performanțe optice constante și la un punct de focalizare neschimbat la schimbările de temperatură.

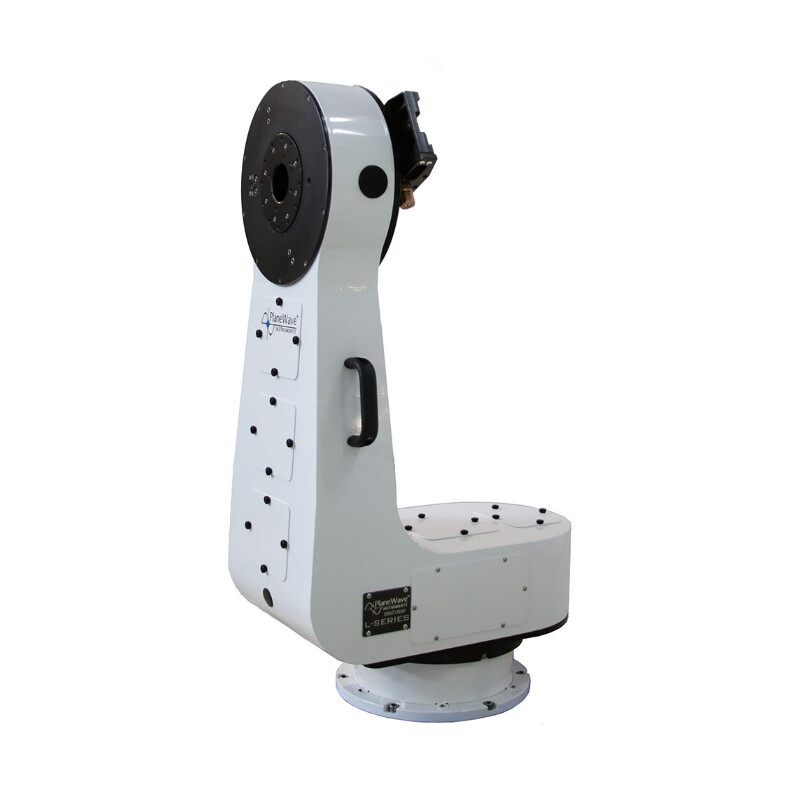

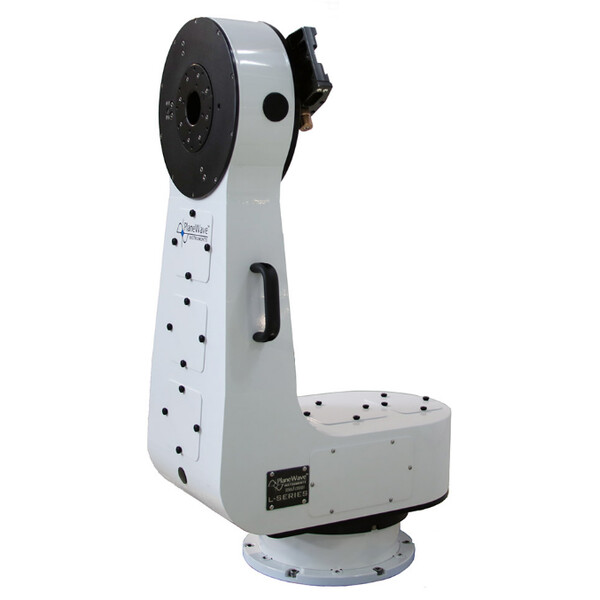

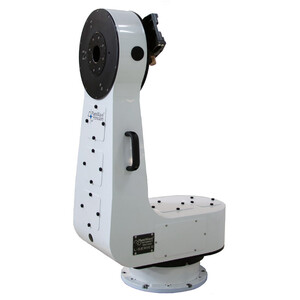

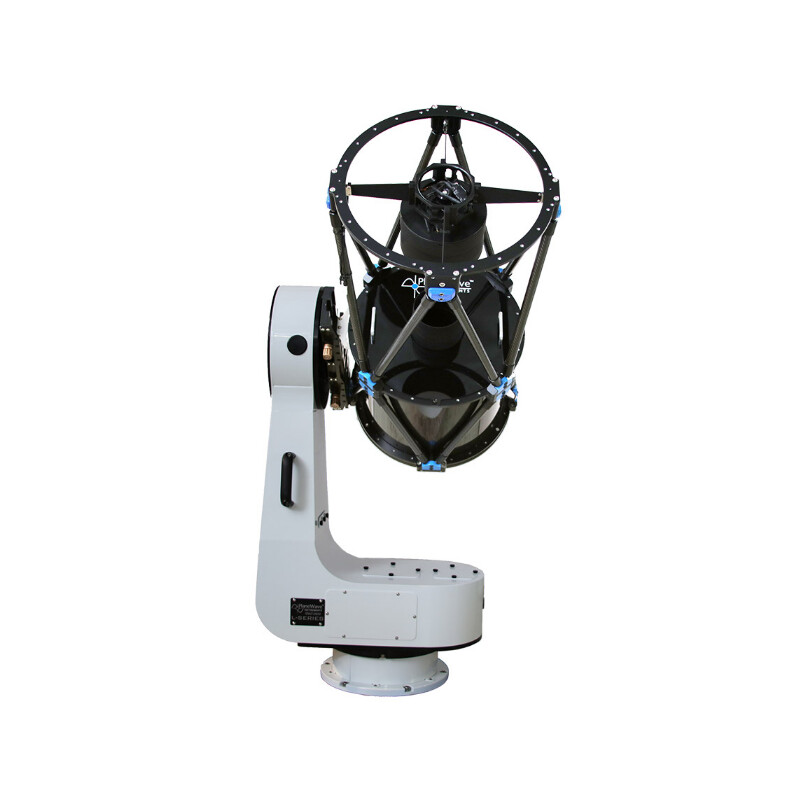

Seria L de monturi cu acționare directă
Seria L combină versatilitatea, simplitatea și accesibilitatea prin ambalarea tehnologiei dovedite, cum ar fi CDK700 și telescopul PW 1000 de 1 metru utilizat în universitățile din întreaga lume, într-o montura compactă și autonomă.

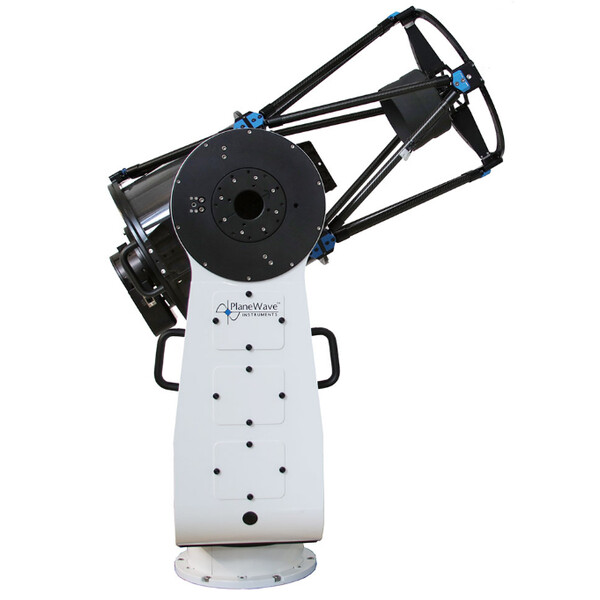

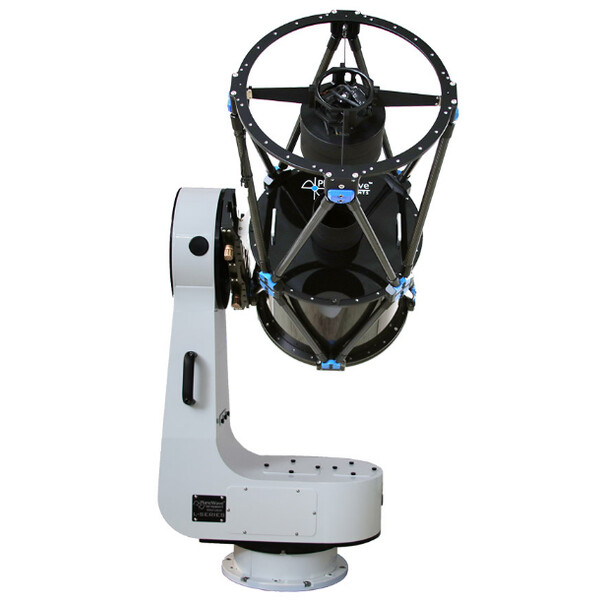

- L-350 cu o sarcină utilă de peste 45 kg este ideal pentru CDK14 și CDK12.5
- L-500 cu o sarcină utilă de peste 90 kg este ideal pentru CDK17 și CDK20
- L-600 transportă până la 136 kg și este ideal pentru CDK24
Montura este echipată cu acționări directe și encodere de înaltă precizie. Software-ul este complet compatibil ASCOM și permite poziționarea precisă, precum și urmărirea sateliților.
În configurație alt / azimutală este mult mai compactă decât o montura ecuatorială. Acest lucru permite ca raza de mișcare a unui telescop mai mare să fie mult mai mică. Acest lucru înseamnă că instrumentele mari pot fi găzduite în structuri de protecție mici, economisind o mulțime de bani pe cupolă sau clădire. Spre deosebire de monturile ecuatoriale, nu există răsturnări de meridian și nu există contragreutati mari, proeminente. Modul alt/az este mai intuitiv de utilizat și nu este nevoie de nivelare.
- Motor: Motoare de cuplu cu flux axial trifazat cu acționare directă pentru azimut și altitudine
- Cuplu motor: aproximativ 20 ft-lbs continuu; 50 ft-lbs vârf
- Encoder: disc încorporat de 152 mm în axa azimutală și de elevație cu encoder din oțel inoxidabil. Corespunde unei rezoluții de aproximativ 0,069 secunde de arc
- Sistem de control al motorului: control al motorului fără perii Parker standard industrial și electronică încorporată
- Cerințe de alimentare: acceptă 120 VAC. Se livrează cu un adaptor retea reglementat de 12VDC 15A
Conținutul livrării:

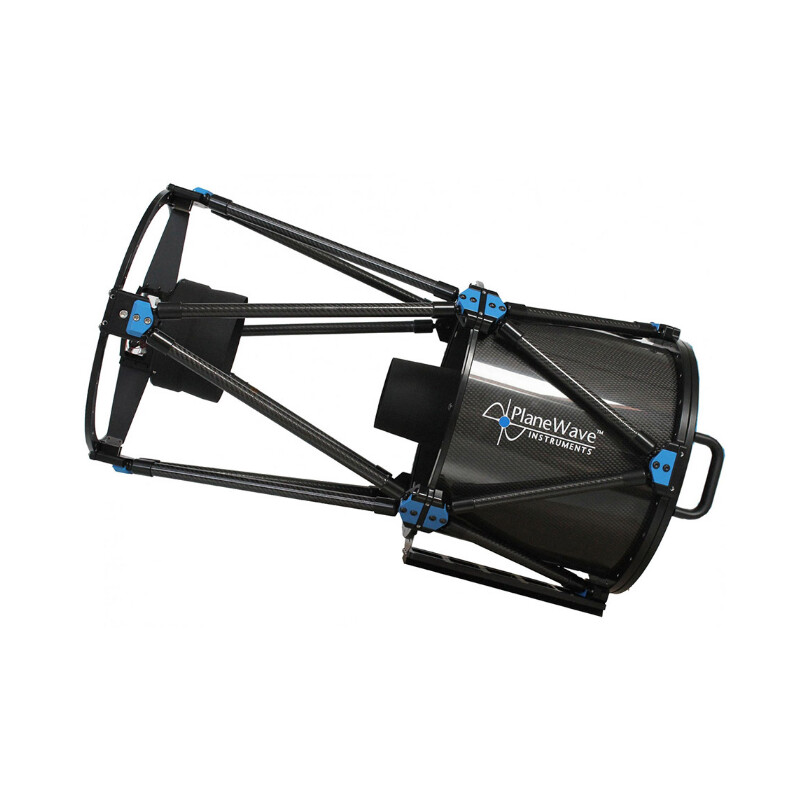

- Telescop CDK 14
- Elemente de încălzire încorporate pentru prevenirea formării condensului - Elementele de încălzire de pe oglinda primară și secundară necesită controlerul Delta-T disponibil separat pentru telescopurile PlaneWave cu cablaj preinstalat pentru încălzire
- Capac OTA - Pentru protejarea oglinzii primare și a interiorului tubului optic
- Unitate flash - Conține software și instrucțiuni pentru colimarea și distanța dintre oglinda primară și oglinda secundară
- Set de scule - cheie hexagonală standard (numai pentru comenzile din Europa)
- Capac moale pentru oglinda secundară
- Adaptoare 12V AC

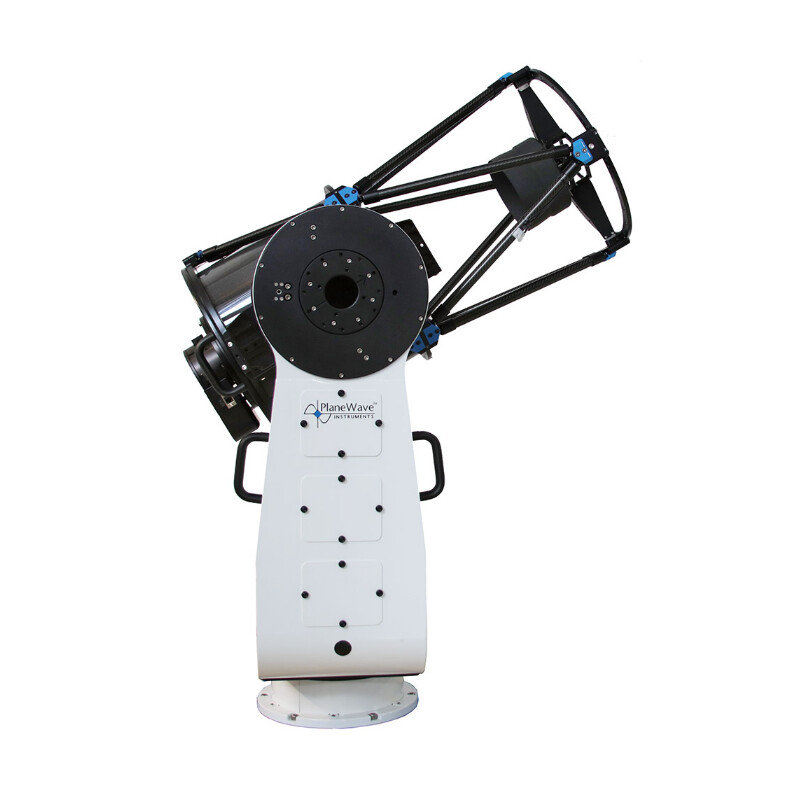

- Montura L-350
- Șase șuruburi hexagonale cu cap interior 3/8-16 x ¼" pentru fixarea monturii cu coloana sau suportul polar
- Șase șaibe 3/8-16 x ¼"
- Un bolț cu prelungire pentru axa RA pentru alinierea polară cu suportul polar
- Clemă EZ Saddle cu coadă de rândunică
- Clemă "EZ Saddle" cu coadă de rândunică de 3" acceptă șine cu coadă de rândunică Losmandy D, precum cele ale CDK12.5 și CDK14. Clema face parte din dotarea standard a monturii L-350 și poate fi montată și pe brațul exterior al oricărei monturi din seria L, dacă montura trebuie să susțină două telescape.
- Un cablu USB de 16' (4,8 m) – pentru conectarea monturii la computerul de control al observatorului
- Un cablu de alimentare de 120 V c.a. – pentru alimentarea monturii
- Un set de chei – pentru strângerea suruburilor de pe montură
- Unitate flash - conține software-ul PWI4 pentru controlul monturii și instrucțiuni de instalare
