Aparate foto CMOS din seria C3
Aparatele foto C3 utilizează cea mai nouă generație de senzori CMOS Sony IMX, care oferă o eficiență cuantică excepțională datorită designului retroiluminat și curentului întunecat foarte redus. În ciuda pixelilor relativ mici, capacitatea Full Well este de peste 50 ke-. În combinație cu digitalizarea completă pe 16 biți, reacția perfect liniară la lumină și zgomotul de citire extrem de redus, aceste camere foto sunt potrivite atât pentru astrofotografie estetică, cât și pentru cercetarea astronomică. Formatele senzorilor, de la APS până la formatul fotografic complet (24 × 36 mm), asigură un câmp vizual larg și exploatează la maximum posibilitățile sistemelor optice utilizate cel mai frecvent de astronomii amatori.
Designul mecanic al seriei C3 de camere CMOS astronomice a fost preluat de la camerele G3 Mark II bazate pe CCD, ceea ce face ca seria de camere C3 să fie pe deplin compatibilă cu o gamă largă de adaptoare pentru telescoape, adaptoare off-axis-guider, roți de filtre, adaptoare Ethernet, camere de ghidare etc.
Suportul extins pentru software și drivere permite utilizarea camerei C3 fără a fi necesară investiția într-un pachet software de la un terț, datorită pachetului software SIPS gratuit inclus. Driverele ASCOM (pentru Windows) și INDI (pentru Linux), precum și bibliotecile de drivere Linux sunt livrate împreună cu camera și oferă posibilitatea de a integra camera C3 într-o gamă largă de programe de control al camerei.
Camerele C3 sunt concepute pentru a funcționa împreună cu un computer personal (PC). Spre deosebire de camerele digitale pentru imagini statice, care funcționează independent de computer, camerele științifice necesită un computer pentru controlul funcționării, descărcarea, procesarea și stocarea imaginilor etc.
Camerele C3 sunt concepute pentru a putea fi conectate la PC-ul gazdă printr-o conexiune USB 3.0 foarte rapidă. Deși camerele C3 rămân compatibile cu interfața USB 2.0 mai veche (și mai lentă), timpul de descărcare a imaginilor este semnificativ mai lung.

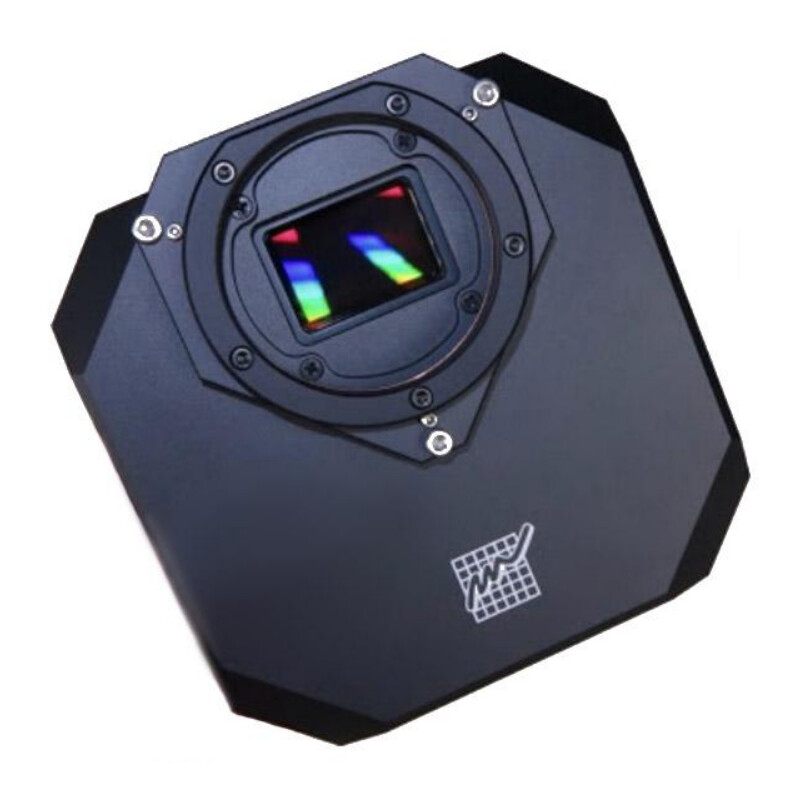

Aparatele foto C3 sunt echipate cu detectoare CMOS Sony IMX cu obturator rulant, iluminare din spate și pixeli pătrați de 3,76 × 3,76 µm. În ciuda dimensiunii relativ mici a pixelilor, capacitatea Full Well de peste 50 ke- depășește capacitatea Full Well a senzorilor CMOS concurenți cu pixeli mult mai mari și depășește chiar și capacitatea Full Well a senzorilor CCD cu dimensiuni de pixeli comparabile.
Senzorii Sony utilizați sunt echipați cu ADC-uri (convertizoare analog-digitale) de 16 biți. Digitalizarea de 16 biți asigură o rezoluție suficientă pentru a acoperi complet gama dinamică excepțională a senzorului.
Controlul expunerii
Timpul de expunere cel mai scurt al camerelor C3 depinde de tipul de senzor utilizat:
C3-26000 expunerea cea mai scurtă este de 17,3 µs
C3-61000 timpul de expunere cel mai scurt este de 19,5 µs
Nu există o limită practică a timpului maxim de expunere, dar în practică, timpii de expunere cei mai lungi sunt limitați de saturația senzorului, fie prin lumina incidentă, fie prin curentul întunecat (a se vedea capitolul următor despre răcirea senzorului).
Obturator mecanic
Aparatele foto C3 sunt echipate cu un obturator mecanic, care este foarte important pentru a permite observatii nesupravegheate (instalari complet robotizate sau doar controlate de la distanta). Fara obturatorul mecanic nu este posibil sa se capteze automat imagini intunecate, care sunt necesare pentru calibrarea corecta a imaginii etc.
Obturatorul mecanic al camerelor C3 este cât se poate de fiabil, numărul de cicluri de deschidere/închidere fiind practic nelimitat, deoarece nu există suprafețe care să se frece între ele. Prețul pentru fiabilitatea ridicată este o mișcare lentă a obturatorului. Din fericire, obturatorul mecanic nu este necesar pentru controlul expunerii, ci doar pentru înregistrarea cadrelor întunecate și, eventual, a cadrelor de bias - toți senzorii CMOS utilizați sunt echipați cu un obturator electronic.
Firmware-ul camerei optimizează funcționarea obturatorului pentru a evita mișcările inutile. Când se înregistrează o serie de imagini una după alta, obturatorul rămâne deschis pentru a nu introduce o întârziere semnificativă a ciclului de închidere/deschidere între fiecare pereche de imagini consecutive. Dacă următoarea imagine trebuie să fie o imagine întunecată sau o imagine de referință, obturatorul se închide înainte de înregistrarea imaginii întunecate și invers - obturatorul rămâne închis atunci când se înregistrează o serie de imagini întunecate și se deschide doar înainte de următoarea imagine luminoasă. Dacă nu se face nicio fotografie cu obturatorul deschis timp de câteva secunde (adică după o expunere cu o imagine luminoasă), firmware-ul camerei închide obturatorul pentru a proteja senzorul de lumina incidentă.
Răcire și alimentare

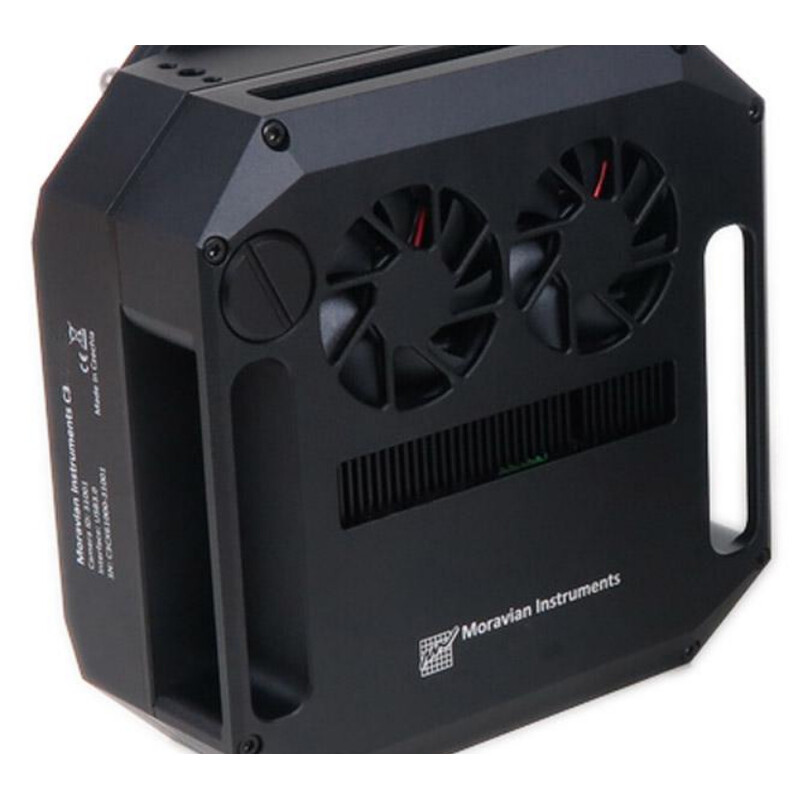

Răcirea termoelectrică controlată este capabilă să răcească senzorul CMOS la 40 până la 45 °C sub temperatura ambiantă, în funcție de tipul camerei. Partea fierbinte a elementului Peltier este răcită de ventilatoare. Temperatura senzorului este reglată cu o precizie de ±0,1 °C. Scăderea semnificativă a temperaturii și reglarea precisă asigură un curent de întuneric foarte scăzut la timpi de expunere lungi și permit calibrarea corectă a imaginii.
Camerele C3 sunt disponibile în două variante, care diferă în ceea ce privește capacitatea de răcire:
Aparatele foto cu răcire standard ating o diferență de temperatură reglată de până la 40 °C sub temperatura ambiantă.
Camerele cu răcire extinsă pot regla temperatura până la 45 °C sub temperatura ambiantă. În comparație cu varianta standard, camerele cu răcire extinsă sunt puțin mai mari, puțin mai grele și puțin mai zgomotoase datorită ventilatoarelor mai puternice.
O depozitare corespunzătoare este o măsură importantă de prevenire a condensului și prelungește durata de viață
După utilizare, puneți imediat camera în TS Protect Case și adăugați puțin gel de silicagel. În timpul depozitării, gelul de silicagel absoarbe umiditatea din cameră. În același timp, se împiedică pătrunderea aerului umed din încăpere. Datorită depozitării în condiții uscate, chiar și pastilele uscate mici se pot regenera parțial în cazul camerelor răcite. Camera sau accesoriile dvs. sunt întotdeauna în stare optimă pentru a fi utilizate. Silica gel și valiza se găsesc în recomandările noastre de produse.
Aparatele foto nu sunt etanșe, astfel încât, dacă aparatul foto rămâne pe telescop, acesta este expus umidității. Cantitatea mică de agent de uscare din cameră poate proteja senzorul și interiorul sticlei de protecție împotriva umidității pe durata înregistrării, dar nu și în cazul în care camera rămâne pe telescop timp de mai multe zile. Pot apărea probleme de umiditate. O soluție simplă este să acoperiți focuserul manual pe care este montată camera cu o pungă de plastic, astfel încât să nu poată pătrunde aerul. În punga de plastic se pune gel de siliciu într-o pungă mică de pânză. Astfel, creați o „zonă climatică uscată” pentru camera foto chiar și pe telescop. Astfel, puteți lăsa camera foto pe telescop chiar și câteva zile pentru o sesiune de fotografiere de mai multe zile.
Pe termen mediu și lung, însă, acest lucru nu poate înlocui depozitarea corespunzătoare într-o cutie etanșă cu gel de siliciu.
Color sau monocrom? Camerele monocrom au avantajul unei sensibilitati si rezolutii mai mari decat camerele color. Cu toate acestea, este nevoie de mai mult efort pentru a obtine o imagine color. De asemenea, aveti nevoie de filtre de culoare si de o roata de filtre
