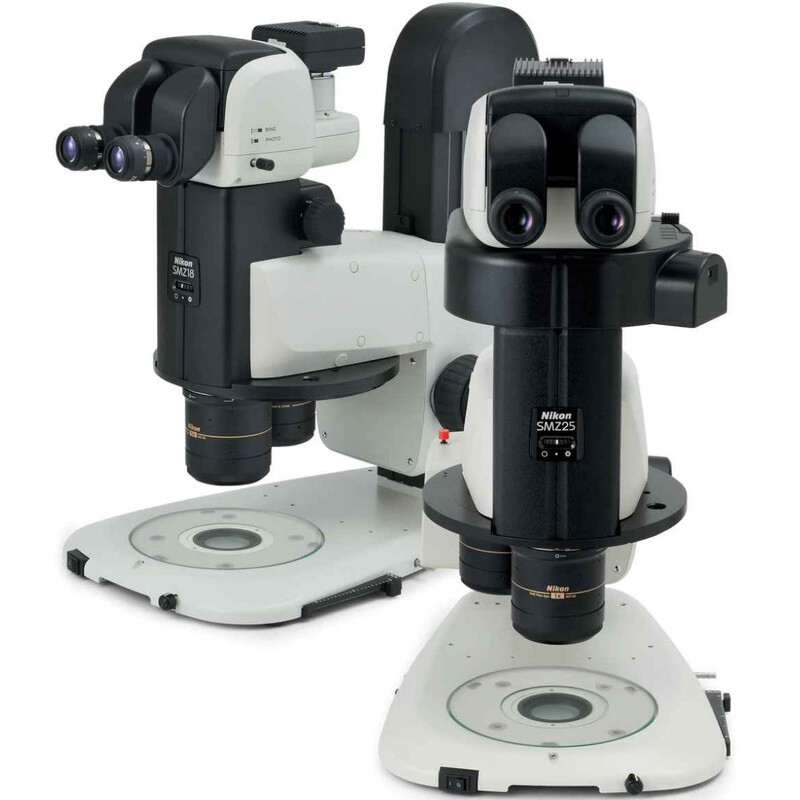

Microscop stereoscopic zoom Nikon SMZ18, trino, 0.75x-13.5x, Plan APO1x, W.D.60mm, P-PS32
SMZ18
Corpus cu zoom: SMZ18
Sistem optic: Tip optic paralel (tip cu zoom), sistem optic apocromatic
Zoom: Manual
Raport de zoom: 18:1
Domeniu zoom: 0,75-13,5x
Diafragmă de deschidere: Corpul de zoom încorporat
Obiective NA, WD (mm): P2-SHR Plan Apo 1x: 0,15, 60, (opțional) P2-SHR Plan Apo 2x: 0,312, 20 (cu inel de corecție pentru apă cu adâncime de 0 până la 3 mm), P2-SHR Plan Apo 1,6x: 0,25, 30 (opțional), P2-SHR Plan Apo 1x: 0,156, 60 (opțional, P2-SHR Plan Apo 0,5x 0,078, 71 (opțional)
Mărire totală: 3,75-270x (în funcție de obiectivul utilizat)
Oculare (F.O.V. mm): C-W 10x (22), opțional C-W 15x (16), C-W 20x (12,5), C-W 30x (7)
Tuburi (oculare/port): P2-TERG 50 tub trinocular înclinabil (100/0 : 50/50) Unghi de înclinare: 0-30 grade, opțional P2-TERG 100 tub trinocular înclinabil (100/0 : 0/100), P2-TL100 tub trinocular L (100/0 : 0/100) Unghi de înclinare: 0-15 grade
Unitate de focalizare (cursă de la punctul parfocal al obiectivului): Unitate de focalizare P2-FU (în sus 97 mm/în jos 5 mm)
Adaptor pentru montare focalizare/nas: P2-FMDN Focus Mount (pentru suporturi P-PS32/P-DSL32/P-DSF32), opțional 2-FM Focus Mount Adapter , P2-RNI2 Intelligent Nosepiece (se pot atașa 2 obiective)
Baze/suport: Suport simplu P-PS32 (numai pentru SMZ18), Suport de iluminare diascopică cu LED P-DSL32 (iluminator OCC încorporat) (numai pentru SMZ18), Suport de iluminare diascopică cu fibră P-DSF32 (numai pentru SMZ18), P2-DBL Bază cu iluminare diascopică LED (iluminator OCC încorporat), P2-PB Bază simplă, P2-DBF Bază cu iluminare diascopică cu fibră.
Platforme: opțional P-SXY64 Stage, C-SSL Dia-sliding Stage, C-TRS Tilting Stage
Atașamente pentru epifluorescență: opțional 4 cuburi de filtre montabile, lentilă fly-eye încorporată, P2-EFLM atașament motorizat pentru epifluorescență, P2-EFLI atașament pentru epifluorescență
Surse de lumină epi-fluorescentă: opțional HG Precentered Fiber Illuminator Intensilight C-HGFIE HG/C-HGFI HG (130W)
Iluminatoare episcopice: opțional unitate de iluminare inelară P2-FIRL LED, utilizare cu sursă de lumină cu fibră, iluminator coaxial P2-CI, unitate de iluminare cu fibră inelară P2-FIR, unitate de iluminare cu fibră flexibilă cu braț dublu C-FDF
Sursă de lumină episcopică: opțional Sursă de lumină LED C-FLED2 pentru iluminator cu fibră
Metode de observare Câmp luminos, (opțional fluorescență episcopică, polarizare simplă (cu accesoriu de polarizare simplă P2-POL), câmp întunecat (cu unitate de câmp întunecat LED P-DF), iluminare oblică)
Greutate (aproximativ): 30 kg (configurație atașament fluorescență Epi cu tub trinocular înclinabil, unitate de focalizare, nas inteligent, bază LED DIA și obiective 1x și 0,5x)
Consum de energie (aproximativ): 10 W (configurație accesoriu fluorescență Epi cu tub trinocular înclinabil, unitate de focalizare, nas inteligent și bază LED DIA)

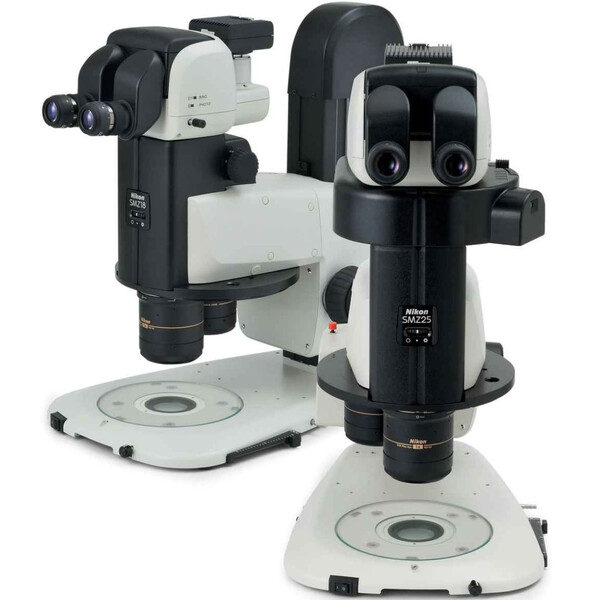

SMZ25/SMZ18
Optică revoluționară pentru microscopul stereo
Granițele tradiționale dintre domenii științifice precum biologia moleculară și biologia dezvoltării dispar rapid, deoarece cercetătorii încearcă să combine cunoștințele la nivel molecular cu cele din studiile asupra celulelor, țesuturilor și organismelor
. Domenii precum biologia moleculară, biologia celulară, neurobiologia, embriologia, biologia dezvoltării și biologia sistemelor au o nevoie crescândă de sisteme de imagistică care să acopere scale spațiale de la celule individuale până la organisme întregi.
Având în vedere aceste cerințe, Nikon a dezvoltat un microscop stereoscopic care oferă un factor de zoom mare de 25: 1, o rezoluție ridicată și o capacitate excepțională de transfer al fluorescenței.
Cea mai mare gamă de zoom din lume permite imagistica macro-micro de înaltă rezoluție
Un sistem optic inovator numit Perfect Zoom System oferă primul raport de zoom din lume de 25: 1 (domeniu de zoom: 0,63x - 15,75x). Chiar și cu o lentilă de obiectiv 1x, SMZ25 acoperă întregul oglinzi de 35 mm și oferă în același timp detalii microscopice.
Sistemul Nikon Perfect Zoom oferă un nou nivel de performanță și versatilitate
O descoperire revoluționară în proiectarea microscopului stereo, sistemul Perfect Zoom modifică dinamic distanța dintre cele două axe optice atunci când se modifică factorul de zoom.
Această modificare a distanței axelor optice permite maximizarea intrării luminii în sistemul optic la orice mărire. Rezultatul este o gamă de zoom mare, fără compromisuri, o rezoluție ridicată în ambele direcții de vizualizare
și aberații minime pe întreaga plajă de zoom. În plus, această descoperire în domeniul designului optic permite integrarea tuturor acestor caracteristici dorite într-un corp compact al zoomului,
ceea ce duce la o structură ergonomică a instrumentului.
Rezoluție superioară, nemaiîntâlnită până acum la un microscop stereo
Lentila obiectivului din seria SHR Plan Apo oferă o rezoluție ridicată de 1100 LP / mm (valoare observată, SHR Plan Apo 2x la zoom maxim) și oferă imagini brillante cu culori naturale.
Auto Link Zoom (ALZ) permite vizualizarea fără întreruperi la diferite scări
ALZ ajustează automat factorul de zoom pentru a menține același câmp vizual la schimbarea obiectivului. Această funcție permite trecerea fără probleme între imagistica întregului organism la măriri mici și
o imagistică detaliată la măriri mari.
Luminozitate îmbunătățită și iluminare uniformă în domeniul de mărire redusă
Seria SMZ25 este primul microscop stereoscopic din lume care utilizează o lentilă de tip "ochi de muscă" pe un accesoriu de epifluorescență. Acest design inovator asigură o iluminare luminoasă și uniformă chiar și la măriri mici,
ceea ce duce la o uniformitate fără compromisuri a luminozității pe un câmp vizual larg.
Raport S/N îmbunătățit și imagini fluorescente cristaline datorită unui sistem optic îmbunătățit
Sistemul optic nou dezvoltat de Nikon oferă o îmbunătățire drastică a raportului S / N chiar și la măriri mari. Acest raport S / N îmbunătățit permite
detectarea semnalelor cu fluorescență redusă și a evenimentelor fotosensibile, cum ar fi diviziunea celulară, ceea ce este dificil cu microscoapele stereo convenționale.
Corpul zoom cu îmbunătățiri semnificative ale performanței optice
Nikon a reușit să îmbunătățească semnalul și să reducă zgomotul din imaginile fluorescente prin utilizarea unei lentile cu lungime de undă scurtă și transmisie ridicată.
În combinație cu un accesoriu inovator pentru fluorescență epi, SMZ18 / 25 poate detecta semnalul de emisie mai bine decât microscoapele stereo fluorescente convenționale.
Iluminare OCC ușor de utilizat
Noua bază LED DIA cu iluminator OCC încorporat generează căldură minimă, consumă puțină energie și are o durată lungă de viață. Acest iluminator poate îmbunătăți contrastul suprafețelor neuniforme, cum ar fi un embrion.
Iluminarea OCC poate fi controlată cu ajutorul unui levier glisant. Datorită scalelor de pe levierul glisant, utilizatorul poate salva și reproduce intensitățile de iluminare dorite. În plus, o placă OCC poate fi introdusă în partea din față și din spate
în unitatea de iluminare, astfel încât imaginile să poată fi vizualizate cu direcții diferite ale umbrelor.
Ce este iluminarea OCC?
Acronimul OCC înseamnă Oblique Coherence Contrast (OCC), o formă a metodei de iluminare oblică dezvoltată de Nikon. În comparație cu iluminarea convențională prin transmitere, care luminează direct de jos,
iluminarea OCC proiectează lumină coerentă în direcție diagonală asupra probelor, contrastând astfel structurile incolore și transparente ale probelor.
Telecomandă ușor de utilizat
Telecomanda oferă acces ușor la comenzile de zoom și focalizare și este potrivită atât pentru mâna dreaptă, cât și pentru mâna stângă. Telecomanda include un monitor LCD cu iluminare de fundal reglabilă,
care oferă informații dintr-o privire despre factorul de zoom, lentila obiectivului, cubul filtrului și luminozitatea LED-ului DIA.
Imagini pe axă pentru imagini digitale
Comutați cu ușurință între poziția Stereo (vizualizare stereoscopică) și poziția Mono (pe axă) atunci când utilizați P2-RNI2 Intelligent Nosepiece prin simpla deplasare a lentilei obiectivului.
