SMZ-161
Noul microscop stereo cu zoom SMZ-161 de la Motic completează familia SMZ stereo, foarte răspândită și de succes, prin introducerea de materiale ușoare și o nouă opțiune îmbunătățită de iluminare cu LED. Performanțele optice convingătoare, dimensiunile reduse și mecanica robustă fac din SMZ-161 microscopul stereoscopic ideal pentru învățământul secundar și universitar. Sistemul optic Greenough oferă imagini clare și fără distorsiuni, cu un interval de zoom îmbunătățit de 6:1. Parfocalitatea este asigurată pe toată gama de mărire, iar un mecanism de oprire cu clic, integrat în zoomul continuu, permite reproducerea precisă a măririlor. Distanța de lucru extinsă de 110 mm oferă, în configurația standard, spațiu suficient pentru manipularea probelor, cu o imagine tridimensională convingătoare în poziție verticală.
Domeniu de zoom
Cu SMZ-161, este acum ușor și comod să treceți de la o imagine de ansamblu a probei la detalii minuscule. O rotire a manivelei de zoom oferă acces la întreaga gamă de mărire. Raportul de zoom 6:1 oferă o gamă standard de mărire de 7,5X-45X. Datorită echipării parfocale, nu este necesară reajustarea poziției focalizării în timpul zoomului. Pentru a extinde domeniul de mărire al modelului, este disponibilă o gamă completă de obiective și oculare care măresc domeniul de mărire total al SMZ-161 de la 2,25X la 180X.
Obiective suplimentare
Echipamentul standard al modelului SMZ-161 are o distanță de lucru de 110 mm, ceea ce oferă suficient spațiu pentru prelucrarea probelor. Diametrul maxim al câmpului (cu poziția de zoom cea mai mică și oculare standard 10X/20) este de 26,7 mm. Măriri mai mari pot fi obținute cu următoarele obiective suplimentare (condiții ESD):
Mărire A.A. (mm) Diametru maxim al câmpului (ocular 10x20)
1,5x 56,3 17,8
2x 38,6 13,3
O imagine mai largă a probei este disponibilă cu următoarele obiective auxiliare:
Mărire A.A. (mm) Diametru maxim al câmpului (ocular 10x20)
0,3x 301 88,9
0,5x 191,8 53,3
0,63x 142,7 42,3
0,75x 128,6 35,6
oculare
Ocularele standard cu câmp larg WF10X/20 mm ale SMZ-161, cu distanța mare a pupilei de ieșire, permit utilizatorilor care poartă ochelari să aibă acces la întregul câmp vizual. O ajustare dioptrică de +/- 5 dpt este posibilă la ambele oculare, iar cupele oculare standard minimizează lumina difuză și sporesc confortul vizual. Distanța oculară poate fi reglată între 50-75 mm. Pe lângă ocularii standard WF10X/20, seria SMZ-161 dispune și de oculari alternativi. Pentru măsurători sunt disponibile o serie de plăci cu linii.
Imagine 3D
Datorită dimensiunilor compacte și mecanicii robuste, SMZ-161 de la Motic este ideal pentru orice tip de aplicație educațională. Datorită sistemului optic Greenough cu traiectorii separate ale razelor, SMZ-161 oferă imagini 3D fără distorsiuni. Îmbunătățirea suplimentară a calității imaginii
prin tratamente multiple oferă imagini contrastante cu reflexii interne reduse.
Distanța de lucru
În configurația standard, SMZ-161 oferă o distanță de lucru mare de 110 mm, care poate fi ușor extinsă la 301 mm (cu lentilă auxiliară suplimentară 0,3X). Pentru a obține mărirea totală dorită, măririle obiectivului mai mici de 1X pot fi compensate prin utilizarea
mărire mai mare a ocularului (până la 20X)
Pachete standard
Tuburile SMZ-161 sunt disponibile în versiune binoculară sau trinoculară, fiecare cu un unghi de vizualizare de 45°, oculare WF10X/20 și obiectiv 1X încorporat. Pentru configurații speciale de testare sau aplicații de testare OEM, este disponibil și un tub binocular compact cu unghi de vizualizare de 60°. Tratamentul anti-ciuperci al tuturor elementelor optice permite utilizarea SMZ-161 în medii umede.
Configurație modulară
Pe lângă pachetele standard, sistemul SMZ-161 oferă și componente modulare pentru o configurare personalizată în funcție de cerințele amenajării locului de muncă. Trepiedele industriale cu braț pivotant pentru probe mari pot înlocui trepiedele simple cu lumină incidentă și transmisă, pentru a îmbunătăți în mod decisiv mobilitatea utilizatorului. Toate aceste trepiede necesită un sistem de iluminare separat, adaptat cerințelor probelor.
iluminare
Iluminarea este un aspect critic pentru o redare corectă a imaginii atunci când se utilizează un stereomicroscop. Motic oferă o gamă largă de opțiuni de iluminare care pot fi combinate cu optica SMZ-161. Special pentru probele vii din biologie, Motic recomandă iluminarea cu LED-uri datorită dezvoltării neglijabile de căldură și a impactului minim asupra preparatelor vii. O soluție mai puternică este obținută prin sursa de lumină rece Motic MLC-150. Este disponibilă o serie de conductori lumina pentru iluminare flexibilă.
Specificații generale
• Sistem optic conform Greenough
• Optică achromatică cu tratament antifungic
• Tub de observare binocular/trinocular cu câmp larg de 45º
(divizare a razelor 0:100 tub stâng/tub trinocular în poziție foto)
• Oculare cu câmp larg pentru purtători de ochelari, WF 10X/20
cu reglare dioptrică pe ambele tuburi +/- 5dpt
• Distanță oculară 50-75 mm
• Zoom 6:1; 5 opriri cu clic
• Mărire standard 7,5X-45X
• Distanță de lucru 110 mm

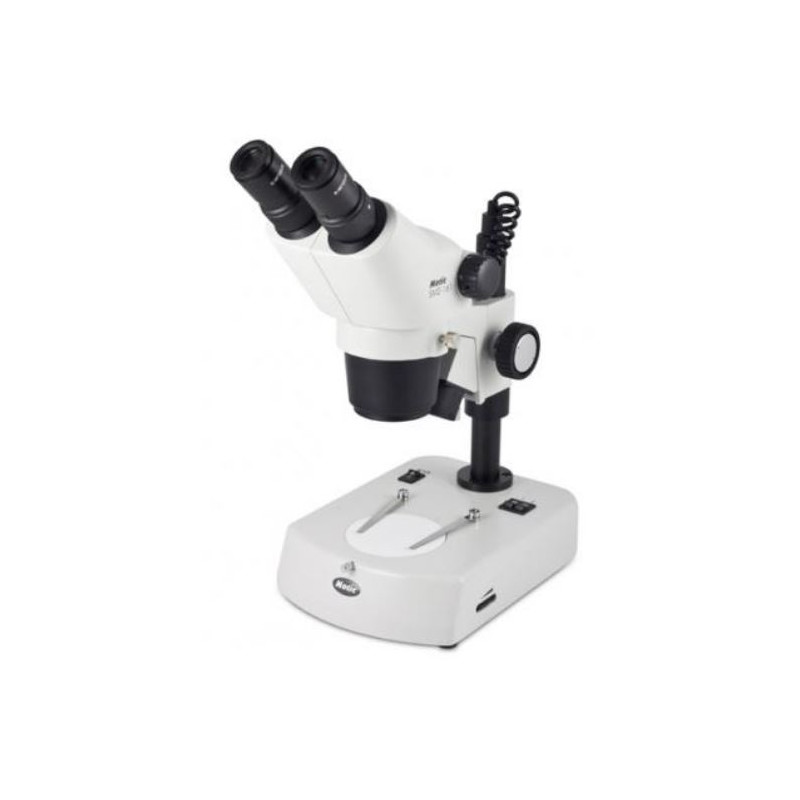

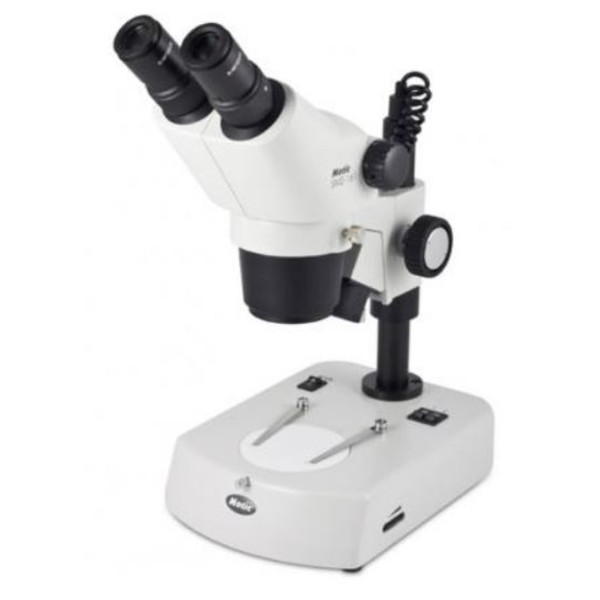

SMZ-161BL Specificații
- Microscop stereoscopic cu zoom, tip Greenough
- Tub binocular, unghi de vizualizare 45º, rotativ 360º
- Ocular cu câmp larg WF10X/20mm
- Factor de zoom 6:1, distanță de lucru 110 mm
- Domeniu de mărire: 7,5X - 45X
- R2GG: trepied compact pentru lumină incidentă și transmisă
- Mecanism de reglare grosier, reglabil
- Iluminare halogenă reglabilă 12V/10W, iluminare prin lumină de trecere 12V/20W
- Adaptor retea 100-240V, dop VDE (CE)
- Inserții de masă negru/alb și sticlă mată, filtru albastru, capac de praf
