GMZ 171

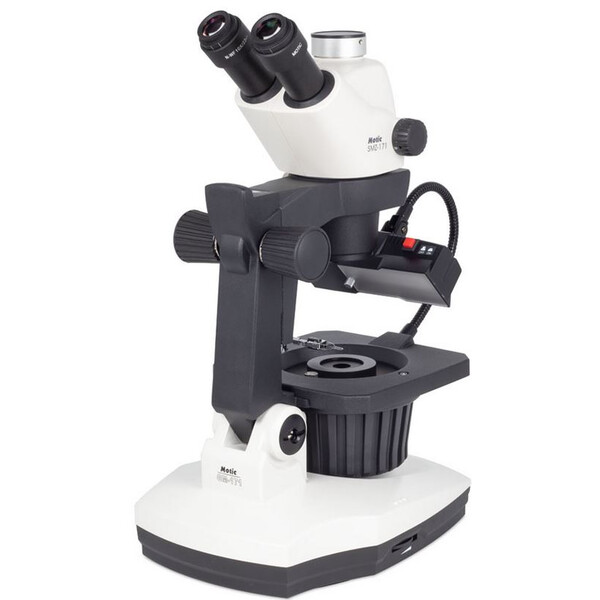

GM171 este un microscop stereoscopic de înaltă calitate, conceput pentru bijutieri și toți utilizatorii care se ocupă cu examinarea pietrelor prețioase. Mărirea vizuală necesară este obținută prin optica microscopului stereoscopic SMZ171, disponibil în variantă binoculară sau cu ieșire foto pentru documentare digitală. Zoomul 1:6,7 oferă, în echipamentul optic standard, o mărire totală de 50 de ori, cu o rezoluție de 240 de perechi de linii pe mm. Obiectivele auxiliare măresc această valoare până la 480 lp/mm. Distanța de lucru de 110 mm garantează o distanță de lucru mare. Câmpul vizual de 23 mm permite o vedere de ansamblu rapidă. Manipularea și poziționarea precisă a probei necesită suporturi speciale pentru probe. Ocularele opționale mențin distanța de lucru, dar măresc mărirea totală. Trepiedul oferă iluminare cu câmp luminos/câmp intunecat de 30 W în lumină transmisă. În lumină incidentă, se utilizează un tub fluorescent de 7 W pe un gât de lebădă flexibil. Baza microscopului poate fi înclinată (0° până la 45°) pentru a permite o lucrare fără oboseală datorită unei poziții ergonomice a scaunului. Mecanismul de deplasare pe axa Z este reglabil individual și permite astfel o focalizare precisă și sensibilă chiar și la măriri mari. GM171 este un instrument avansat pentru studiul pietrelor prețioase și îndeplinește cele mai diverse cerințe ale acestui domeniu de aplicare.
Configurație ergonomică pentru o funcționalitate optimă
Mecanica modelului GM171 se bazează pe funcționalitate și ergonomie. Elegant și robust în același timp, acest microscop este ideal pentru utilizarea zilnică. Datorită unghiului de vizualizare variabil, GM171 permite lucrul fără oboseală. Optica poate fi înclinată pentru o poziție individuală a scaunului (0° = vertical, până la 45° vizualizare înclinată), baza trepiedului se poate roti la 360° pentru a permite accesul unui al doilea observator. Distanța oculară este reglabilă între 52 și 75 mm, compensarea dioptriilor la ambele oculare oferă o compensare optimă a defectelor de vedere individuale și o utilizare perfectă a plăcilor cu linii.
Optică îmbunătățită pentru o calitate superioară
Optica SMZ171 oferă informații detaliate îmbunătățite pentru toate tipurile de pietre prețioase. În echipamentul de bază, oculare 10x funcționează perfect împreună cu corpul zoom cu factor 0,75X - 5X. Defectele de vedere pot fi compensate prin compensarea dioptriilor +/- 5 dpt la oculare. Obiectivele suplimentare de până la 2X dublează mărirea totală până la o rezoluție de 480lp/mm, dar reduc distanța de lucru. Ocularele cu mărire de până la 20X mențin distanța de lucru a echipamentului de bază (110 mm) constantă.
Iluminare eficientă și flexibilă
Ca la orice alt microscop stereo, și la GM171 este necesară o iluminare care să se adapteze perfect la caracteristicile probelor. Pietrele prețioase transparente necesită cu siguranță mai mult decât o lumină standard. Pe lângă un câmp luminos halogen de 30 W, GM171 oferă și un câmp întunecat cu diafragmă variabilă, pentru a reda bine incluziunile sau marginile. Tubul fluorescent de 7 W cu temperatura culorii de 6400 K (lumină de zi) în lumina incidentă este important pentru evaluarea culorii unei pietre. În același timp, această lumină "moale" asigură o reducere a reflexiilor care deranjează vizual sau în documentarea imaginii. Montura cu gât de lebădă a luminii incidente permite obținerea celor mai bune rezultate ale imaginii prin alegerea liberă a unghiului de iluminare.
Lucruri utile cu efect mare
Pentru a obține cele mai bune rezultate, un microscop stereoscopic pentru gemologie necesită o serie de accesorii care să răspundă caracteristicilor probelor: colorare slabă, +/- transparent, suprafețe puternic reflectante în cazul iluminării cu lumină incidentă. O serie de suporturi pentru pietre permit poziționarea precisă a probelor pentru iluminare incidentă și transmisă. Un set de polarizare (polarizator, analizator) este necesar pentru detectarea birifracției. Un difuzor opțional reduce reflexiile de pe suprafața probelor. Camera de imersie ajută la estimarea indicelui de refracție și oferă indicii despre material. Ocularul "Proportions" este un instrument auxiliar pentru controlul dimensiunilor unei pietre: partea superioară, centura, partea inferioară. Un suport special pentru diamante ajută la poziționarea optimă.

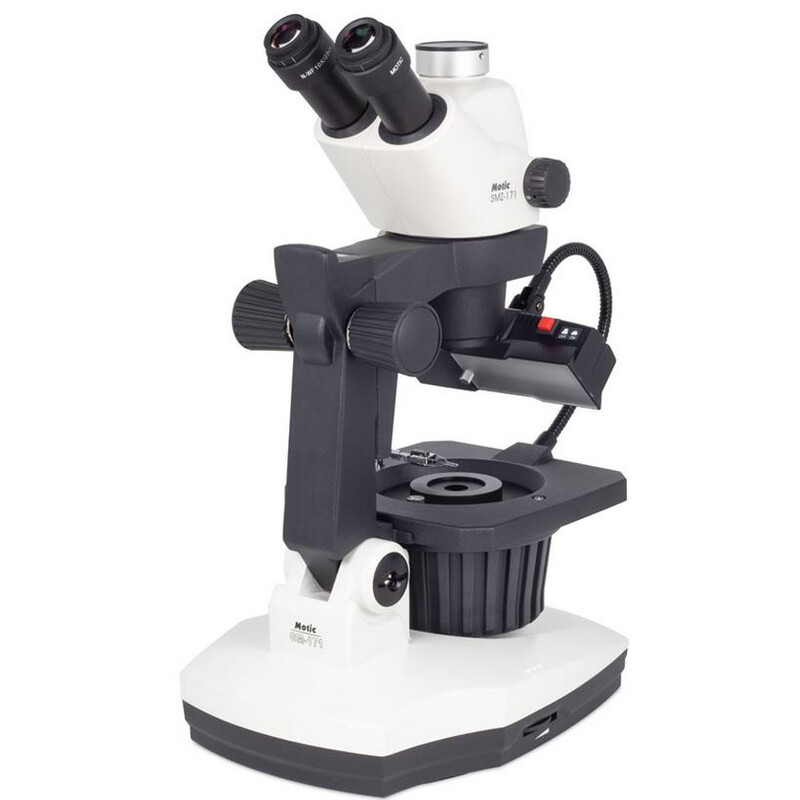

GM-171, trino, 7,5-50x, wd 110 mm
Cap: Trinocular
Concept optic Greenough
Unghi de vizualizare 45º Unghi de vizualizare
Distanța interpupilară 52-75 mm
Compensare dioptrii Pe ambele oculare +/- 5 dpt
Ocularuri câmp larg WF10X/23 mm, cu compensare dioptrică
Concept obiectiv Zoom 1:6,7
Obiective 0,75X-5X
Distanță de lucru 110 mm
Tip trepied Trepied rotativ 360
Diafragmă diafragmă reglabilă Ø41 mm - Ø2 mm
Suport pentru cap Pentru cap de Ø76 mm
Focalizare Focalizare grosieră, cu reglare a funcționalității
Domeniu de deplasare în Z 125 mm
Lumină de trecere Tub fluorescent de 7 W, pe braț flexibil
Lumină incidentă halogen cu cuarț 6V/30W, reglabilă
Caracteristici iluminare Iluminare în câmp intunecat
Transformator intern
Tensiune de alimentare 100-240 V (CE)
Accesorii incluse în livrare Capac de protecție împotriva prafului, suport pentru pietre prețioase din oțel inoxidabil, cutie de transport din aluminiu
Dimensiuni LxAxH 391x236x505 mm
Bază trepied 306 x 236 mm
Coloană/braț Înălțime 268 mm, optică înclinabilă la 45
Greutate netă 8,2 kg
