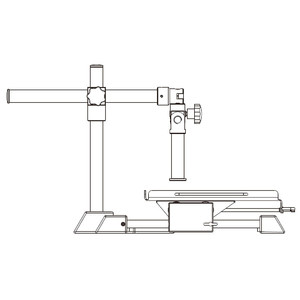

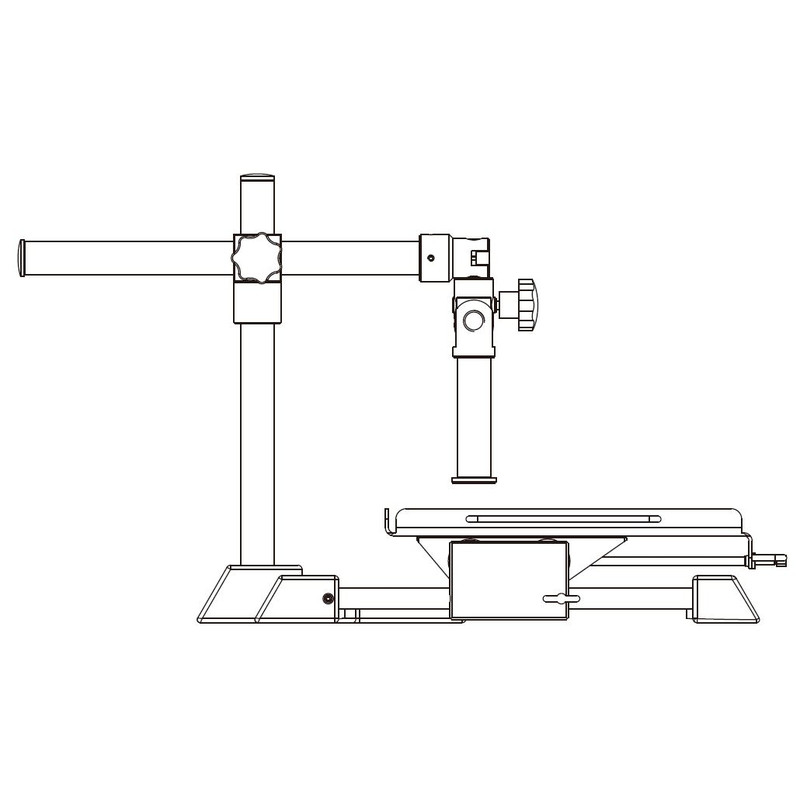

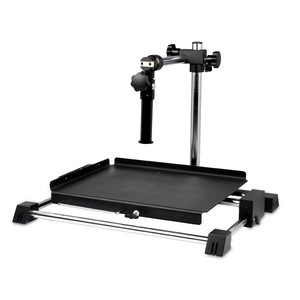

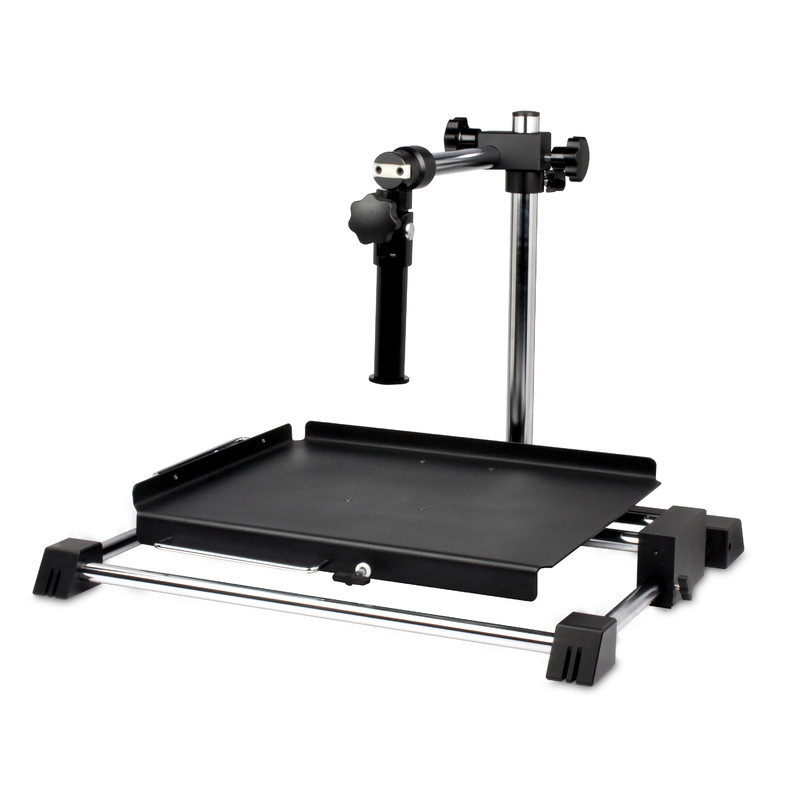

Masă manuală mare
- Parametri suprafață: 450x350 mm
- Mișcare în direcția x: 410 mm
- Mișcare în direcția y: 220 mm
- Coloană verticală: Ø32mm Înălțime: 400mm (opțional 600mm)
- Coloană de focalizare: Ø32 mm
Seria SMZ-171
Cu noul microscop stereo cu zoom SMZ171, Motic completează seria SMZ Stereo deja bine cunoscută. Noile materiale pentru compatibilitate ESD și opțiunile de iluminare LED optimizate au fost adăugate acestei serii pentru a crea o platformă de microscop stereoscopic versatilă pentru o gamă largă de aplicații biologice și de material. Performanța optică a SMZ171 și accesoriile extinse fac din acest instrument microscopul stereoscopic ideal pentru cerințele exigente ale rutinei și cercetării. De la prepararea biologică și medicală până la controlul calității și inspecția industrială, SMZ171 oferă în mod repetat imagini clare și fără distorsiuni. Sistemul optic Greenough oferă un zoom generos de 6,7:1, parfocalitate la toate măririle și un mecanism de oprire cu 5 poziții, integrat în zoomul continuu, care permite reproducerea precisă a măririlor pentru măsurători ușoare. Distanța de lucru de 110 mm în configurația standard oferă suficient spațiu pentru observarea și manipularea oricăror probe. Adâncimea de câmp îmbunătățită produce imagini drepte tridimensionale uniforme și convingătoare. În plus, SMZ171 poate fi transformat cu ușurință într-o stație completă de documentare prin conectarea la una dintre camerele foto Moticam.
Specificații generale
• Sistem optic conform Greenough
• Optică achromatică cu tratament antifungic
• Tub de observare binocular/trinocular cu câmp larg de 45º (divizare a razelor 0:100 tub drept/tub trinocular în poziție foto)
• Oculare cu câmp larg pentru purtători de ochelari, WF 10X/23 cu reglare dioptrică pe ambele tuburi +/- 5dpt
• Distanță oculară 48-75 mm
• Zoom 6,7:1; 5 opriri cu clic
• Mărire standard 7,5X-50X
• Distanță de lucru 110 mm
Detalii:
Domeniu de zoom
Cu SMZ-171, este mai ușor ca niciodată să treceți de la o imagine de ansamblu a probei la detalii minuscule. Raportul de zoom de 6,7:1 al SMZ171 oferă o gamă standard de mărire de 7,5X-50X. Datorită caracteristicii perfocale pe întreaga gamă de zoom, nu este necesară reglarea focalizării
în timpul zoomului. Pentru a extinde domeniul de mărire al modelului, este disponibilă o selecție de obiective și oculare care măresc domeniul de mărire total al SMZ-171 de la 2,25X la 200X.
Obiective suplimentare
Echipamentul standard al modelului SMZ-171 are o distanță de lucru de 110 mm, ceea ce oferă suficient spațiu pentru prelucrarea probelor la diferite măriri. Diametrul maxim al câmpului (cu poziția de zoom cea mai mică și oculare 10X) este de 30,7 mm.
oculare
Ocularele standard cu câmp larg WF10X/23 mm ale SMZ-171, cu distanța mare a pupilei de ieșire, permit utilizatorilor care poartă ochelari să aibă acces la întregul câmp vizual. Reglarea individuală a dioptriilor oculare de +/- 5 dpt reprezintă o condiție prealabilă pentru utilizarea plăcilor reticulare. Pe lângă mărirea standard a ocularelor 10X, seria SMZ-171 are și oculare cu alte măriri. Pentru măsurători sunt disponibile o serie de plăci cu linii.
Imagine 3D
SMZ171 de la Motic se bazează pe sistemul optic Greenough. Cu traiectele sale de raze complet separate, sistemul și-a dovedit eficiența în 100 de ani de utilizare în microscoape. SMZ-171 oferă imagini 3D remarcabile, fără distorsiuni, și o rezoluție ridicată de maximum 460Lp/mm (cu obiectiv secundar 2X).
Distanța de lucru
În configurația standard, SMZ-171 oferă o distanță de lucru mare de 110 mm, care poate fi ușor extinsă la 301 mm (cu lentilă aditională 0,3X). Pentru a obține mărirea totală dorită, măririle obiectivului mai mici de 1X pot fi compensate prin utilizarea
mărire mai mare a ocularului (până la 20X).
Configurație modulară
Pe lângă stativele de bază, SMZ-171 oferă și componente modulare pentru o configurare personalizată în funcție de cerințele amenajării locului de muncă. Stativele industriale cu braț pivotant pentru probe mari pot înlocui stativele simple cu iluminare și iluminare prin trecere pentru a îmbunătăți mobilitatea utilizatorului
. Toate aceste trepiede necesită un sistem de iluminare separat, adaptat cerințelor probelor.
iluminare
Iluminarea este o parte integrantă a utilizării corecte a unui stereomicroscop. Motic oferă o gamă largă de opțiuni de iluminare care pot fi combinate cu optica SMZ-171. O lumină circulară ar putea fi necesară pentru o imagine fără umbre, în timp ce vizualizarea unei structuri de suprafață necesită o iluminare unidirecțională prin combinarea unei surse de lumină rece cu un conductor lumina.
Documentare digitală
O configurare mai comodă este asigurată de filosofia Motic privind digitalizarea simplă a imaginilor. Combinarea unui SMZ-171 cu o cameră digitală din seria Moticam oferă imagini live excelente. Toate aparatele foto Motic au un software care transformă SMZ-171 într-un post de lucru pentru analiză și documentare. Trinocularul SMZ-171 permite utilizarea diferitelor adaptoare de cameră, în funcție de dimensiunea cipului camerei utilizate.
accesorii
Masă glisantă: o masă glisantă rotativă la 360° pentru o mișcare multidirecțională fără frecare a probelor.
Masă x/y: O masă x/y atașabilă cu o rază de mișcare de 76X54 mm permite o mișcare bidirecțională precisă.
Polarizator, analizator: Pentru a analiza dubla refracție a materialelor transparente, este necesară o configurație de polarizare.
Inserție pentru câmp intunecat: diafragma iris permite modificarea aperturii de iluminare în funcție de apertura numerică (NA) a obiectivului utilizat.
