Sistemele telecentric sunt utilizate în principal cu filtrele h-alfa pentru observatii solare, în care etalonul din filtrul h-alfa, care este plan-paralel la 1/100 lambda, necesită o traiectorie a fasciculului perfect paralelizată pe întreaga imagine.

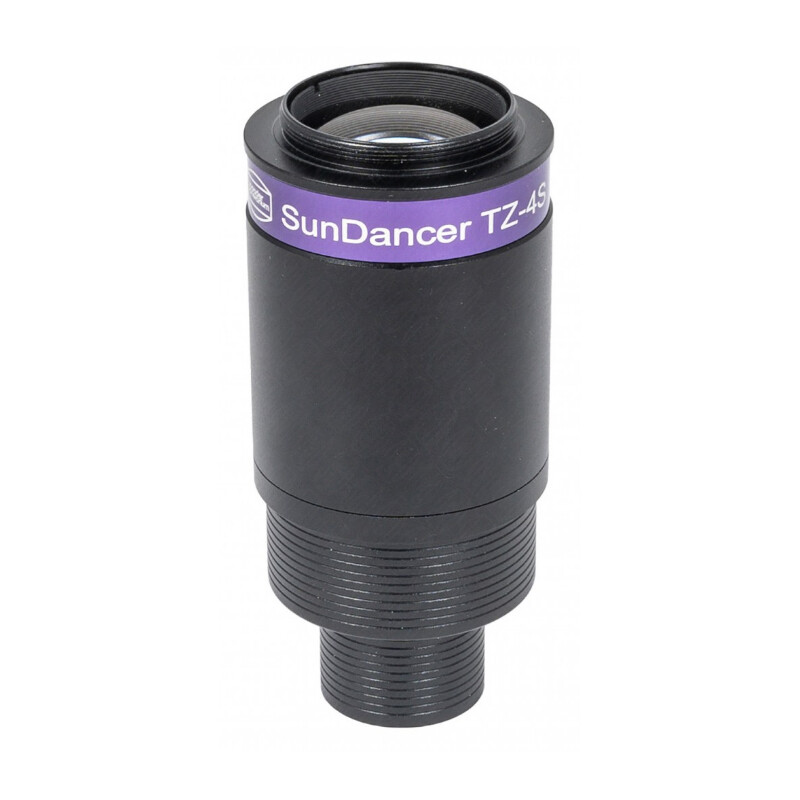

Sistemul telecentric acromatic TZ-4S este proiectat pentru întregul spectru vizibil și, prin urmare, poate fi utilizat pentru mai mult decât sistemele H-alfa.
Datorită traiectoriei paralele a fasciculului, acesta este foarte cuminte în ceea ce privește distanța de lucru: În timp ce factorul de mărire al unui barlow clasic se modifică în funcție de distanța până la ocular sau cameră, factorul de mărire și calitatea imaginii TZ-4S nu se modifică, chiar dacă camera sau ocularul sunt montate semnificativ în spatele distanței de lucru proiectate de 97 mm de la T2.

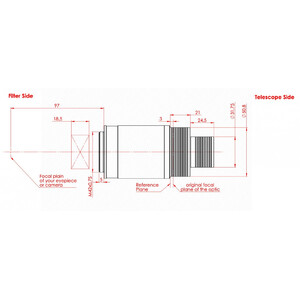

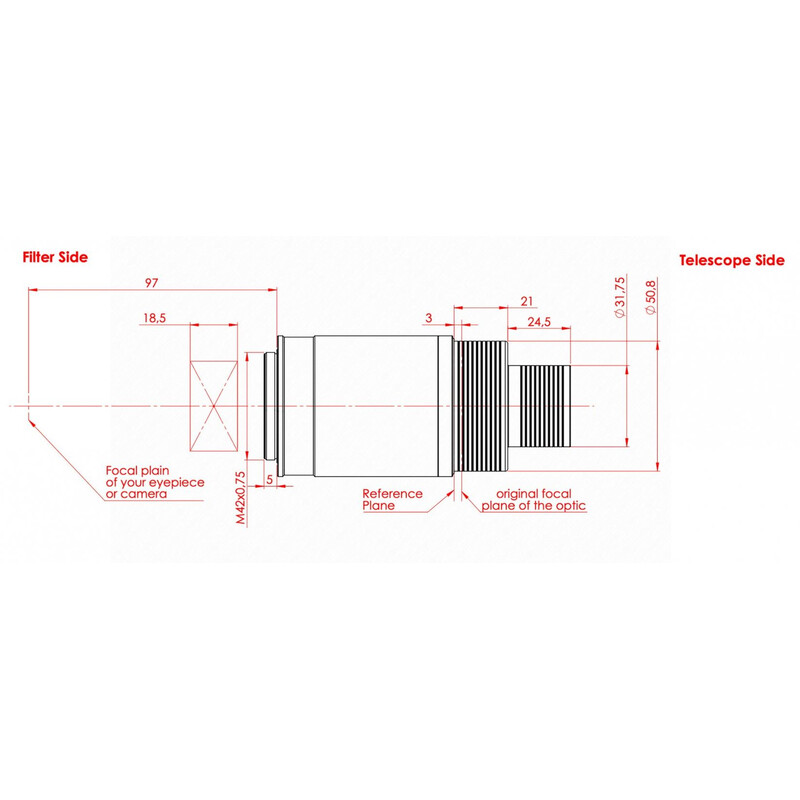

TZ-4S acromatic iluminează un câmp de imagine de 36 mm la o distanță de 97 mm de corpul principal. Contrastul este mai bun decât în cazul barlow-urilor simple sau al proiecției ocularului utilizate adesea pentru măriri mari. Cu sistemul telecentric 4x, măririle vizuale mari necesare pot fi obținute și cu oculare ortoscopice cu distanță focală mare. Nici distanța oculară a ocularelor utilizate nu se modifică. Poziția de focalizare se modifică doar cu 3 mm spre exterior atunci când se utilizează conexiunea plug-in de 2" în comparație cu un ocular de 2".
Conexiunea de pe partea telescopului se realizează prin intermediul unei mufe duble de 1,25"/2" cu kerfs de siguranță (acestea împiedică înclinarea din cauza unei caneluri de blocare poziționate incorect și, în același timp, asigură o fixare sigură).
Pe partea aparatului foto, filetul T2 asigură o conexiune sigură, rezistentă la înclinare, chiar și la aparate foto grele sau la cleme pentru oculare T2.

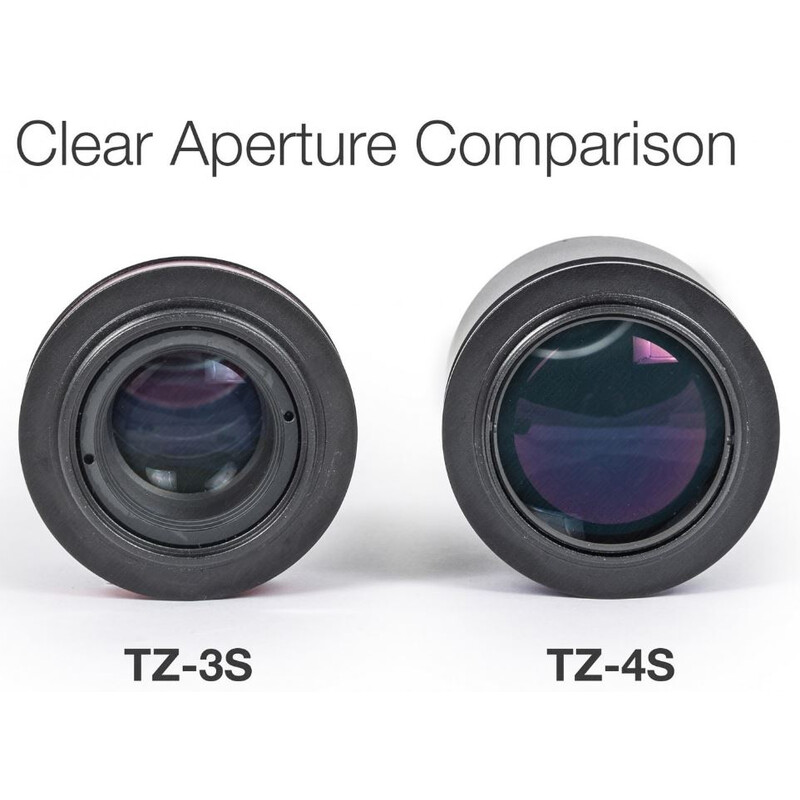

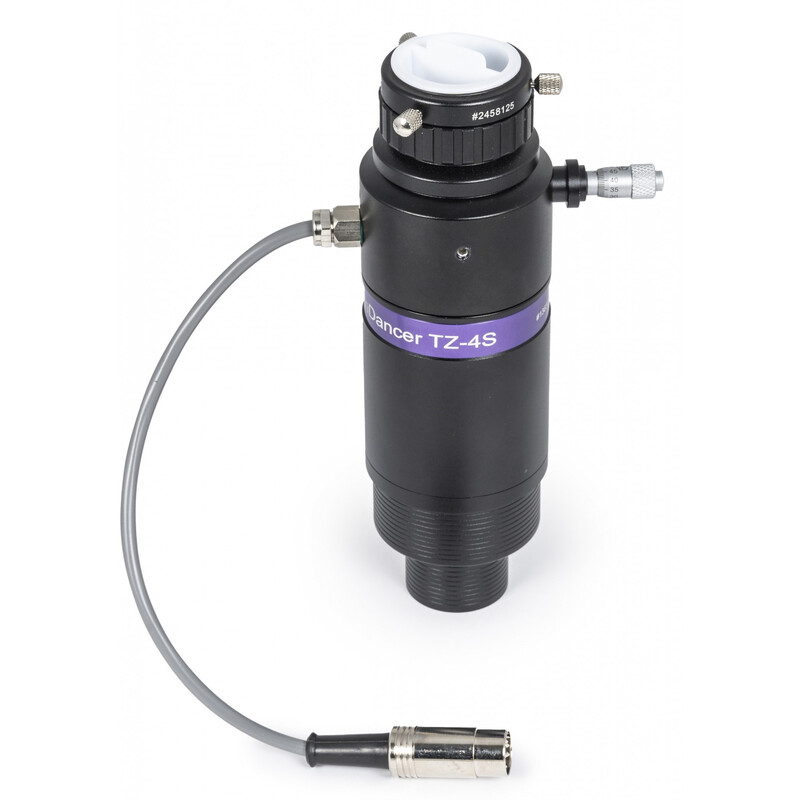

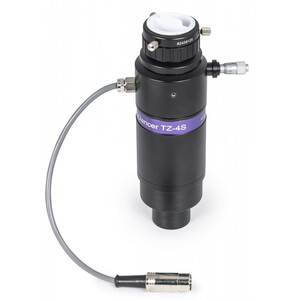

Sistemul telecentric TZ-4S a fost dezvoltat special pentru Baader Filtre solare SunDancer II TZ-3S H-alpha 2"/1,25" și înlocuiește sistemul telecentric 3x încorporat în acesta. Acest lucru înseamnă că filtrul h-alfa SunDancer II poate fi utilizat și pe telescoape cu f/7-f/8 cu raportul focal optim de aproximativ f/30.

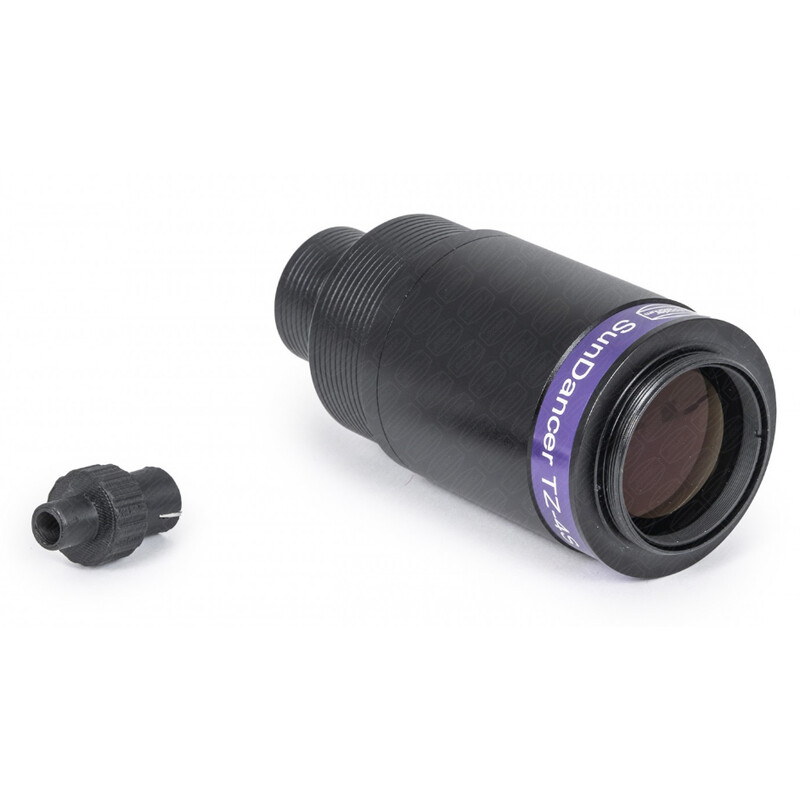

Vă rugăm să rețineți: filtrul de blocare H-alfa, care este introdus în partea frontală a TZ-3S, trebuie să fie transformat în TZ-4S în acest scop. Filtrul de blocare nu este disponibil separat! Vă rugăm să consultați instrucțiunile de la "Descărcări".
Distanța ideală de lucru atunci când utilizați SunDancer II după conversie este de 70 mm de la baza filetată a conexiunii T2 a filtrului h-alfa SunDancer II (în loc de 65 mm cu TZ-3S original).
