Pe scurt:
- proiectat pentru montura pe o coloană de beton
- ideal pentru Skywatcher EQ6, EQ6-R, AZ-EQ6 și EQ8 (și similare)
- 100% fabricat în europa
Atașați montura la o coloană de beton
Soluția optimă pentru observatoarele private: stabilă, ușor de montat și variabilă. Această versiune a adaptorului pentru stâlp de beton este potrivită pentru Skywatcher EQ6, EQ6-R, AZ-EQ6 și EQ8, precum și pentru toate monturile din SUA cu conexiuni identice, de exemplu Orion Atlas și, cu o ușoară adaptare, și pentru monturile Takahashi EM-11 și EM-200. Toate găurile și filetele sunt pre-perforate.
Construcție

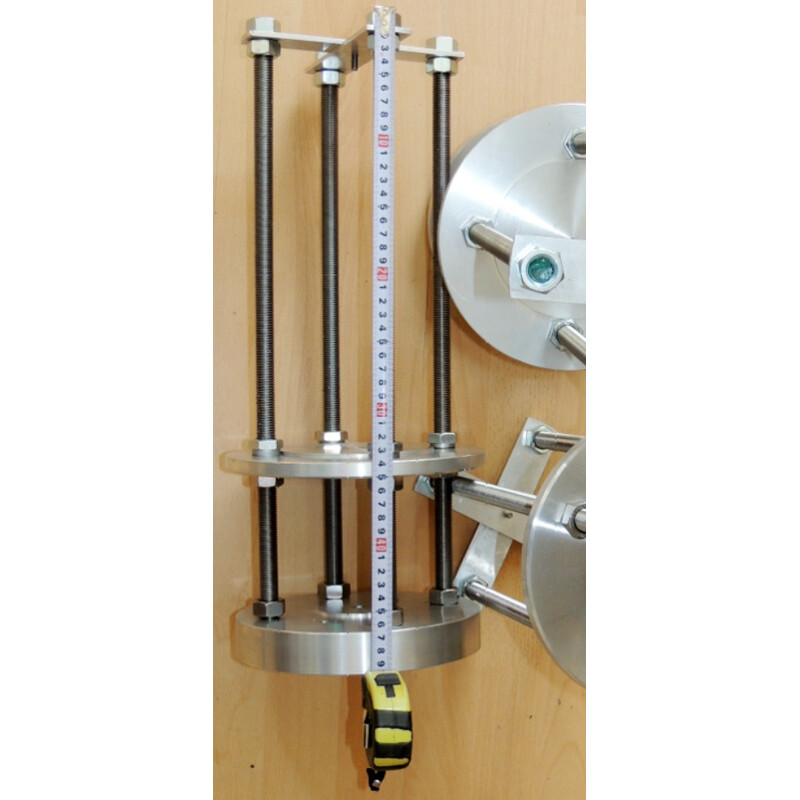

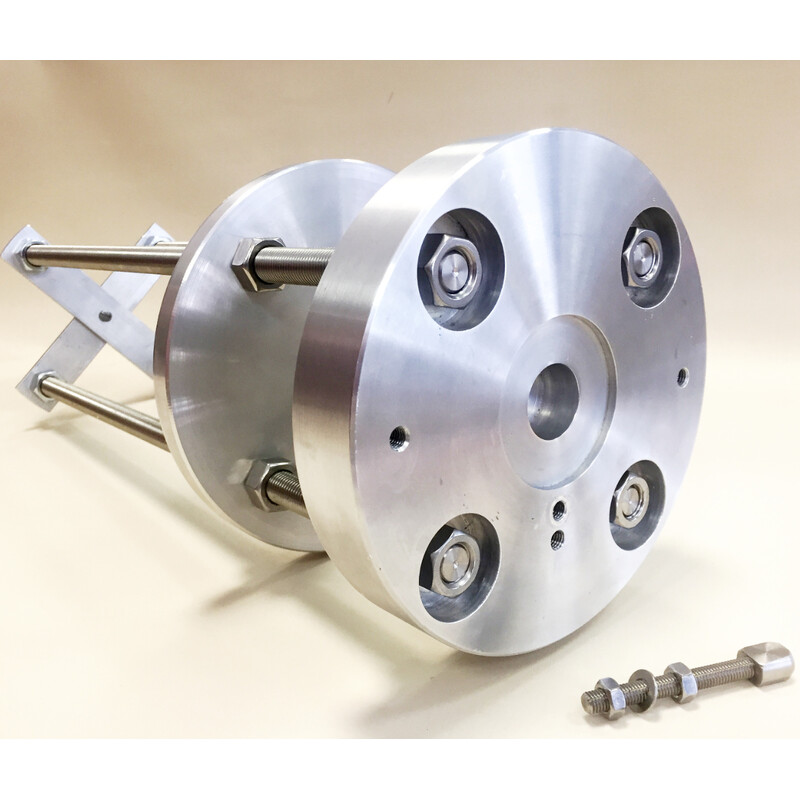

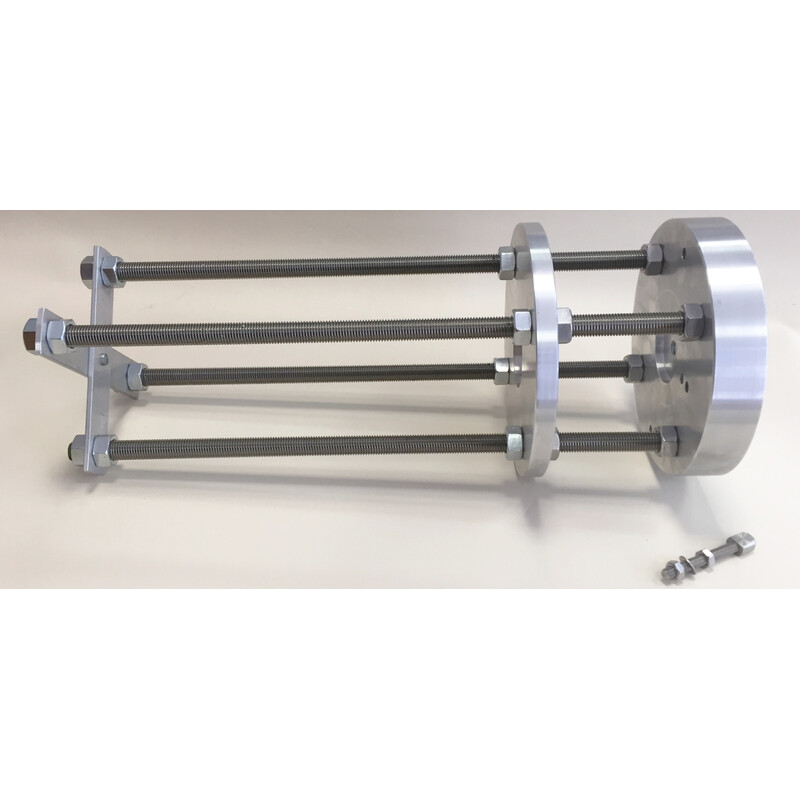

Adaptorul pentru coloane de beton constă din trei niveluri, care sunt conectate prin 4 tije filetate M16 puternice:
cel mai de jos nivel, denumit stabilizator, constă din două profile încrucișate din aluminiu, care sunt complet înfipte în beton. Acestea susțin sau stabilizează cele 4 tije filetate, similar cu structura metalică din betonul armat.
Așa-numitul nivel central al punții este o placă metalică solidă de 10 mm grosime, cu un diametru de 20 cm. Această placă este deja vizibilă și acoperă coloana de sus. Tijele filetate sunt înșurubate cu piulițe atât de sus, cât și de jos. După fixarea în beton, doar piulițele superioare sunt accesibile.
Nivelul de sprijin este specific montării, acesta este locul în care este fixată montura. Între nivelul punții și nivelul de susținere este necesar doar un spațiu suficient pentru ca montura să poată fi atașată sau îndepărtată de jos (manual sau cu unelte). Toată lumea poate seta această distanță înainte ca adaptoarea să fie înfiptă în beton, datorită filetului continuu de pe tijele filetate.
Vârful nordic
Mulți pasionați de astrologie s-au confruntat cu problema că EQ6-urile din diferiți ani de fabricație au, de asemenea, o țepușă Nord de diferite lungimi. Pentru a evita tăierea sau prelungirile plictisitoare, Lacerta a reproiectat țepușa Nord în 2017. Profilul tipic Nord-Dorn, care este presat din dreapta și din stânga prin șuruburi de reglare orizontale, se află pe o tijă filetată M8 lungă și, prin urmare, poate fi reglat individual în înălțime.

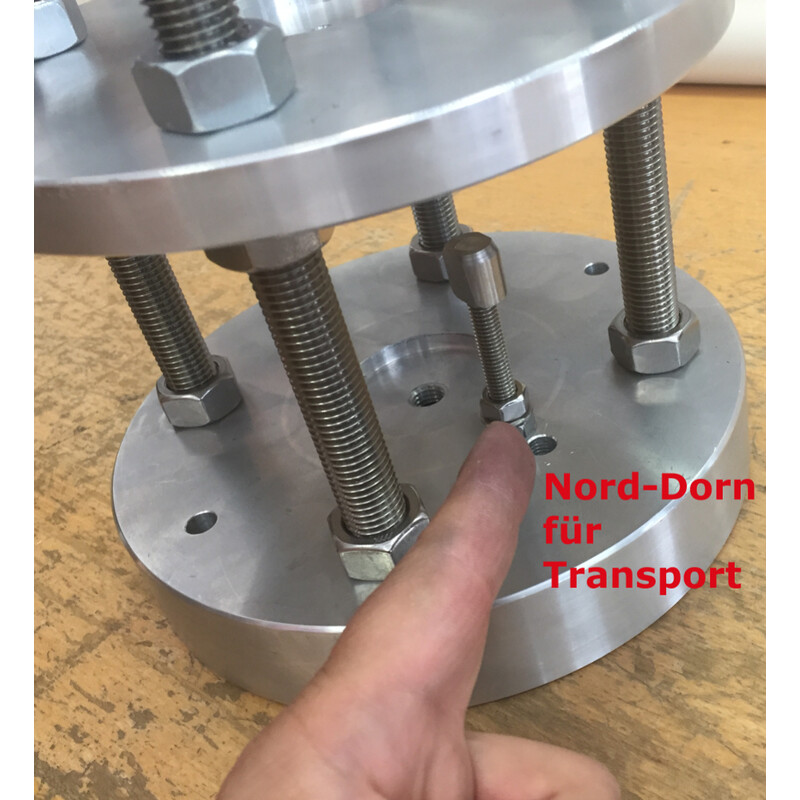

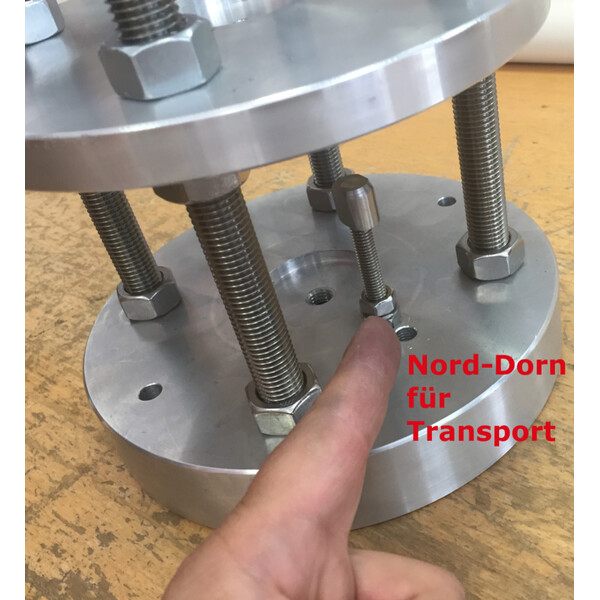

Pentru a putea transporta Nord-Dorn-ul fără a fi deteriorat, mandrina este montată cu susul în jos și este orientată în jos.
Montaj
Pentru acest adaptor pentru coloane de beton este necesar un tub de cofrare adecvat (nu este inclus în livrare) care dă forma viitoarei coloane. Mandrina nordică (mandrina sudică pe unele monturi) este înșurubată INVERS într-un filet liber pentru transport; vă rugăm să nu turnați beton peste ea, ci deșurubați-o și înșurubați-o în orificiul prevăzut. Înălțimea vârfului poate fi reglată cu ajutorul celor două piulițe cu șurub (blocare). Este recomandabil să testați EQ6 sau EQ8 pe placa superioară înainte de betonare (în limbaj simplu, înșurubați-l și apoi scoateți-l din nou - atunci puteți vedea și cât spațiu este necesar pentru ca mâna să strângă șurubul central de fixare). Acest test poate fi efectuat și cu puțin timp înainte de betonare. Din motive de stabilitate, platforma trebuie să aibă o distanță mare față de beton (distanță: nivelul punții față de nivelul suportului). Placa centrală poate fi ridicată și coborâtă cu ajutorul celor 4 piulițe cu șurub. În mod ideal, placa centrală ar trebui să "plutească" pe betonul încă lichid, iar distanța dintre platforma centrală și cea superioară ar trebui să fie suficient de mare pentru a lăsa loc pentru o mână sau o unealtă de înșurubare.
Pentru a asigura stabilitatea întregii coloane, este necesară o fundație adecvată, care este turnată din beton. În fundația finalizată, armătura trebuie să iasă din fundație în punctul în care coloana va fi fixată ulterior, pentru a asigura o tranziție stabilă între coloană și fundație.
Așezați țeava de cofrare pe fundație și sprijiniți-o lateral astfel încât să rămână orizontală în timpul turnării ulterioare (și eventual verificați direcția compasului cu montura la locul ei).
De asemenea, se recomandă consolidarea tubului de cofrare cu o armătură (în mod ideal, cu armătura ieșind din placa de bază, dacă aceasta este suficient de lungă)
Turnați beton în tubul de cofrare de sus până când acesta este plin până la refuz.
Acum, apăsați adaptorul de stâlp din beton cu profilele încrucișate mai întâi în beton până când nivelul punții este la același nivel cu tubul de cofrare. Verificați aici dacă știftul este orientat în direcția corectă (ATENȚIE: la noul EQ8-R, știftul este orientat spre sud)
După întărire (poate dura câteva zile, în funcție de producție și temperatură), suportul coloanei poate fi îndepărtat. Apoi poate fi îndepărtat și tubul de cofraj.
Montura poate fi înșurubată în poziție.
În plus față de tuburile de cofraj originale din carton, sunt posibile și tuburi din PVC sau metal.
ATENȚIE: mandrina nord/sud trebuie să fie orientată nord/sud în timpul turnării betonului pentru a putea nivela corect EQ6 sau EQ8.
Șurubul central de fixare face parte din montura, nu este furnizat NICIODATĂ de noi. EQ6, EQ8, Takahashi etc... necesită șuruburi centrale diferite, este imposibil să avem un sortiment de șuruburi M8, M10, M12, 3/8" etc... de diferite lungimi și tipuri (hexagonale, hexagonale,...).
Modificare simplă pentru monturi Takahashi
Dacă doriți să atașați o montura Takahashi EM-11 sau EM-200, trebuie doar să găuriți filetul M12 centrat al adaptorului pentru stâlp de beton până la o gaură cu un diametru de 12 mm. Apoi puteți atașa montura aici folosind suruburile originale pe care Takahashi le furnizează împreună cu crucea axei.
Dacă ne anunțați la comandă că doriți să montați o montura Takahashi, vom fi bucuroși să pregătim gaura pentru dvs.
Desigur, aveți, de asemenea, opțiunea de a fora găuri și filete suplimentare pe nivelul de susținere pentru propria (altă) montura. Există suficient spațiu pe placa groasă de aluminiu!
Fabricat 100% în europa
Pentru a sprijini economia locală, plăcile de aluminiu nu sunt importate din Orientul Îndepărtat, ci achiziționate de la producătorul de aluminiu din Austria Inferioară "BLECHA" și, de asemenea, pre-tăiate acolo. Prelucrarea ulterioară este efectuată de KITECH, o companie formată dintr-o singură persoană care întreține de peste 20 de ani telescopul istoric Urania de la Observatorul Urania din Budapesta. Adaptoarele din beton pentru coloane sunt apoi asamblate la filiala Lacerta din Deutschkreutz, Burgenland. Chiar și ambalajul provine din UE - de la o companie non-profit care angajează numai persoane cu handicap.
