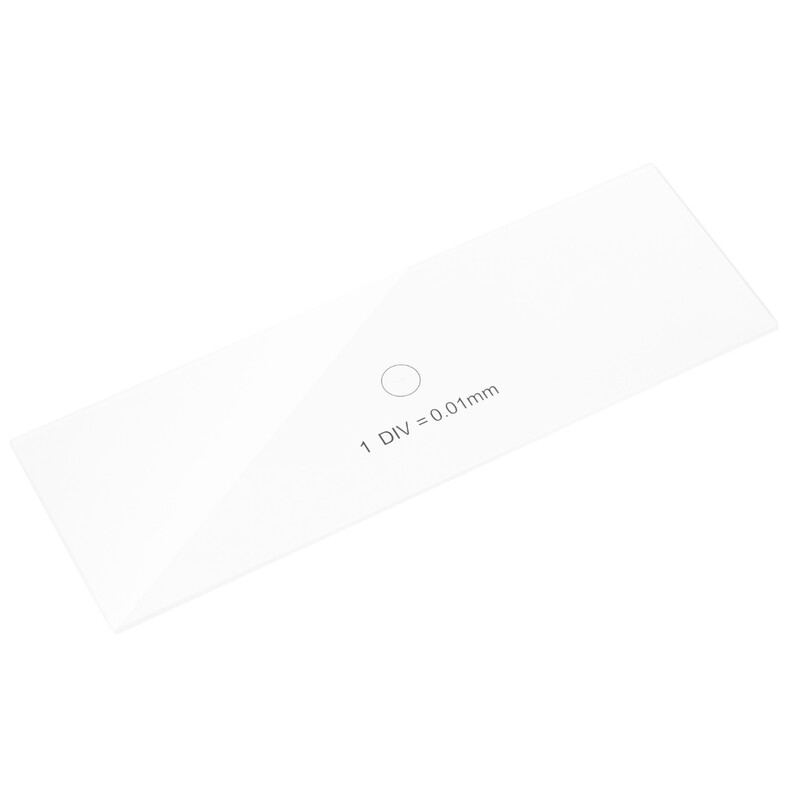

O lamă de calibrare este necesară pentru a îmbunătăți precizia măsurătorilor atunci când se utilizează un software pentru cameră. Calibrarea se efectuează separat pentru fiecare obiectiv.
Cum se utilizează lama de calibrare:
- Fixați platforma pe platforma microscopului.
- Rotiți revolverul pentru a selecta obiectivul dorit.
- Faceți o fotografie a suportului pentru obiectiv.
- În programul de analiză a imaginii, selectați modul de calibrare, indicați cu mouse-ul distanța maximă vizibilă și introduceți valoarea rezultată în unități reale.
- Introduceți numele calibrării și verificați valorile.
- Dacă totul a fost făcut corect, programul va memora factorul de corecție și va converti automat valorile în unitățile de măsură dorite.
Calibrarea software-ului de analiză a imaginilor
Calibrarea se efectuează separat pentru fiecare obiectiv utilizat pentru observatii. Obiectivul de calibrare este utilizat pentru a determina factorul de calibrare pentru software-ul de analiza a imaginii.
- Fixați platforma de calibrare pe platforma microscopului.
- Selectați obiectivul dorit și setați rezoluția maximă a camerei.
- Creați o imagine contrastantă a suportului pentru obiect pe ecran și înregistrați imaginea.
- Selectați modul „Calibrare” în software-ul de analiză a imaginii.
- Faceți clic cu mouse-ul pentru a defini distanța maximă vizibilă între prima și ultima diviziune a scalei.
- Introduceți dimensiunea scalei rezultate în unități reale în software-ul de analiză a imaginii.
- Introduceți numele calibrării, specificând mărirea actuală a obiectivului.
- Verificați rezultatul: în modul „Măsurare”, măsurați câteva diviziuni ale scalelor suportului de calibrare în unități reale.
- Software-ul de analiză a imaginii salvează factorul de calibrare sub numele selectat. Apoi, rezultatele sunt convertite automat în unitățile de măsură selectate.
Calibrarea scalei oculare
Calibrarea scalei oculare se efectuează separat pentru fiecare obiectiv utilizat pentru observatii. Așezați platforma pe masa de lucru și focalizați microscopul pe scală. Ocularul trebuie rotit în tubul ocular până când scalele platformei și ale ocularului sunt aliniate paralel una cu cealaltă.
- Dacă utilizați obiective cu mărire mică, trebuie să calculați câte diviziuni ale scalei oculare încap în scala lamei portobie.
- Dacă utilizați obiective cu mărire medie și mare, trebuie să calculați câte diviziuni ale lamei se încadrează în scala ocularului.
Calculul pentru fiecare obiectiv se efectuează după următoarea formulă:
Е=ТL/A
unde:
- E – valoarea diviziunii oculare

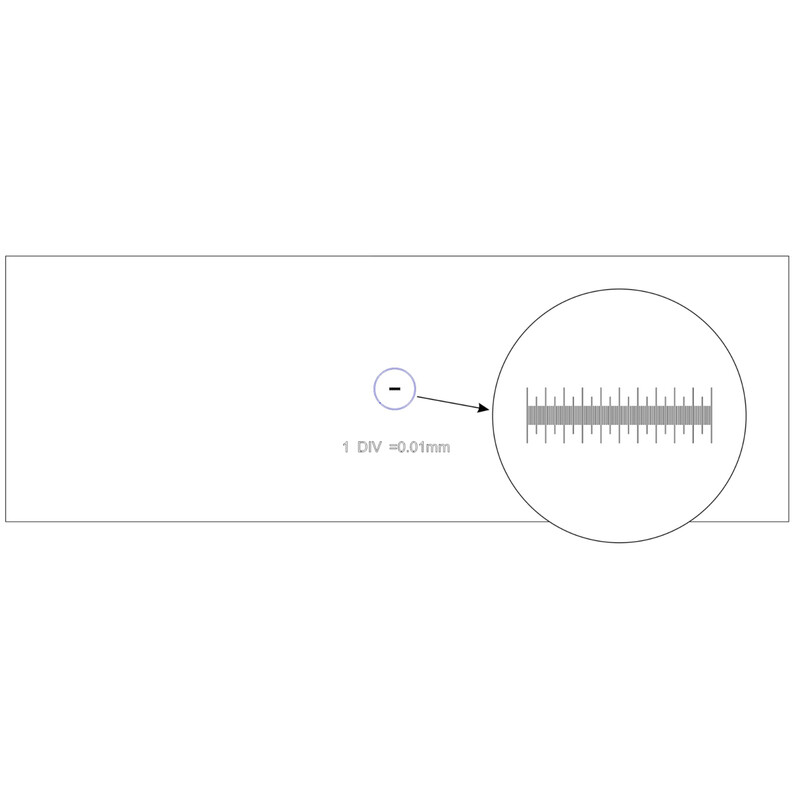

- Т – valoarea diviziunii indicată pe lamela (0,01 mm)
- L – numărul de diviziuni ale micrometrului platinei
- А – numărul de diviziuni ale scalei oculare.
Valorile rezultate pentru diviziunea scalei oculare pentru fiecare obiectiv sunt înregistrate.
Când măsurați un obiect, trebuie să numărați mai întâi numărul de diviziuni ale scalei oculare care acoperă obiectul. Rezultatul se înmulțește cu valoarea scalei calculată anterior pentru obiectivul selectat. Valoarea rezultată este dimensiunea reală a obiectului.
