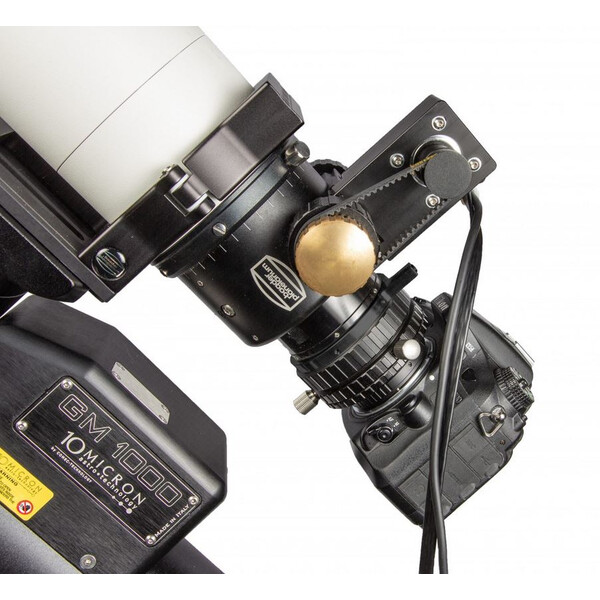

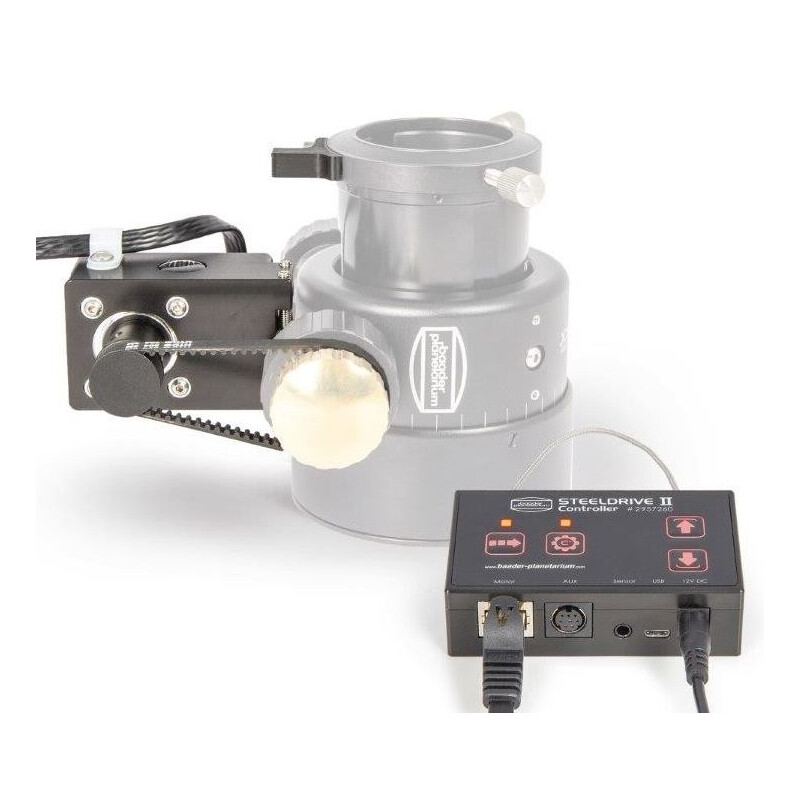

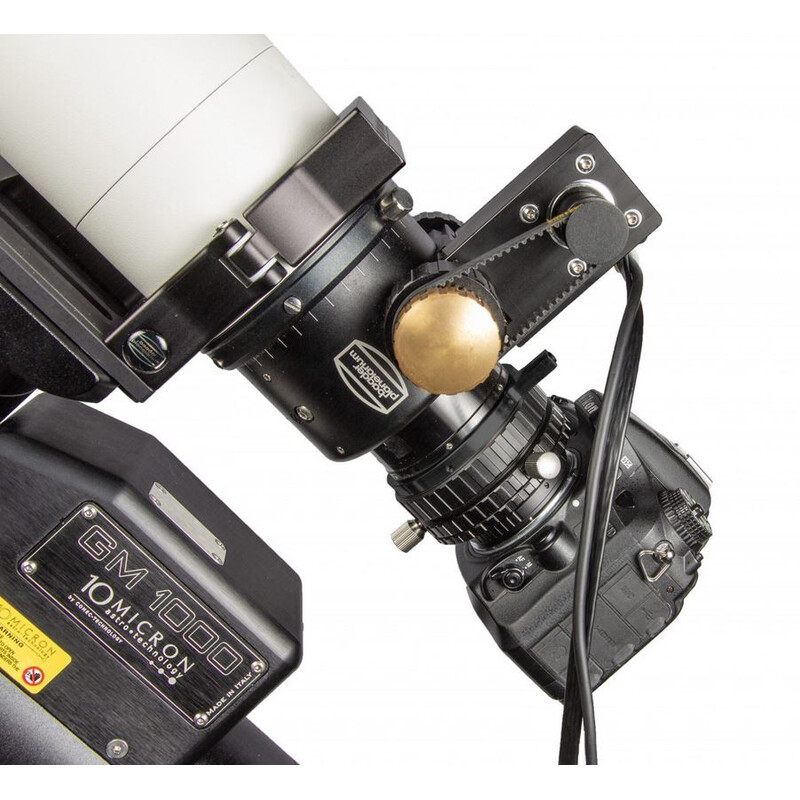

Motorul de focalizare Steeldrive II permite focalizarea automată a unui telescop prin intermediul unui computer, precum și focalizarea precisă și fără vibrații prin intermediul butoanelor controlerului manual. Acesta este format dintr-o unitate motorizată, care este conectată fără joc prin intermediul unei curele dințate la mecanismul de reglare fină al focalizatorului telescopului, precum și dintr-o unitate de control, care conține componentele electronice și servește în același timp ca controler manual.
Focalizatorul motorizat Steeldrive II include:

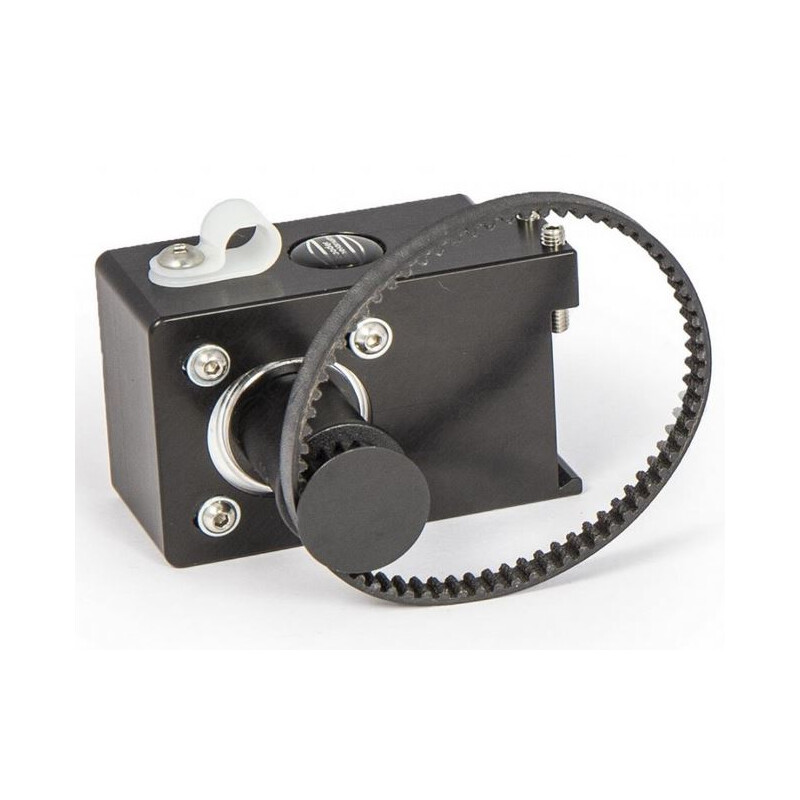

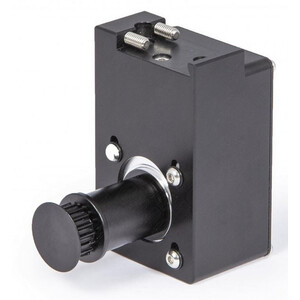

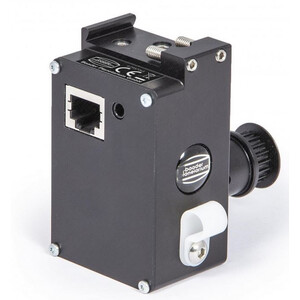

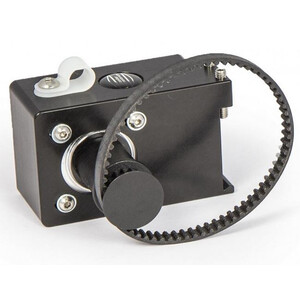

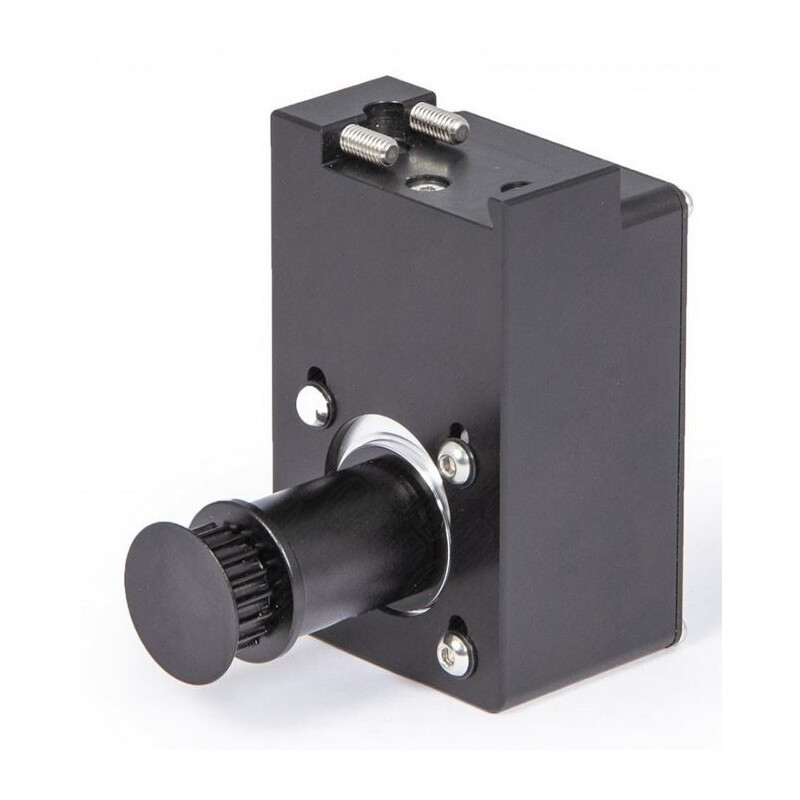

- o unitate motor cu curea dințată și cablu de conectare de 3 metri lungime, care se poate adapta la toate focuserele manuale Baader Steeltrack® și Diamond Steeltrack®.
- un suport magnetic imprimat 3D pentru senzorul de homing, care se montează pe focuserul manual. Pentru focusere manuale Baader Diamond Steeltrack® este disponibil separat un inel magnetic metalic.

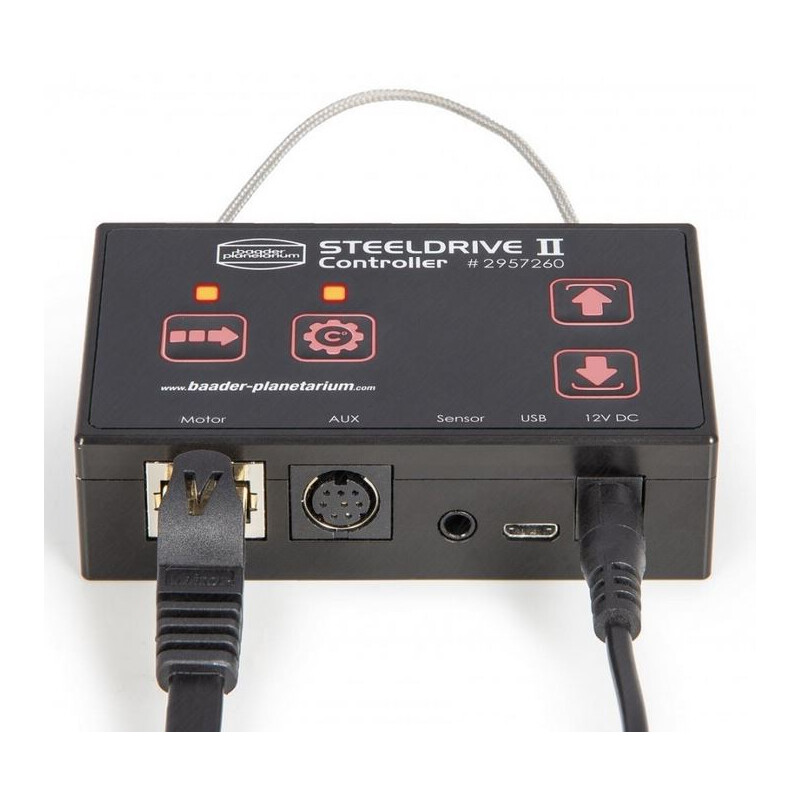

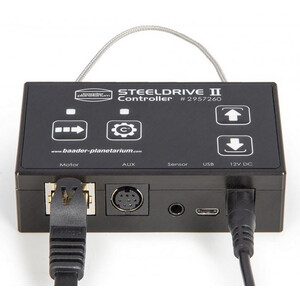

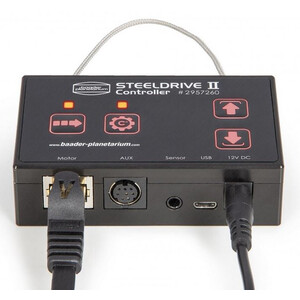

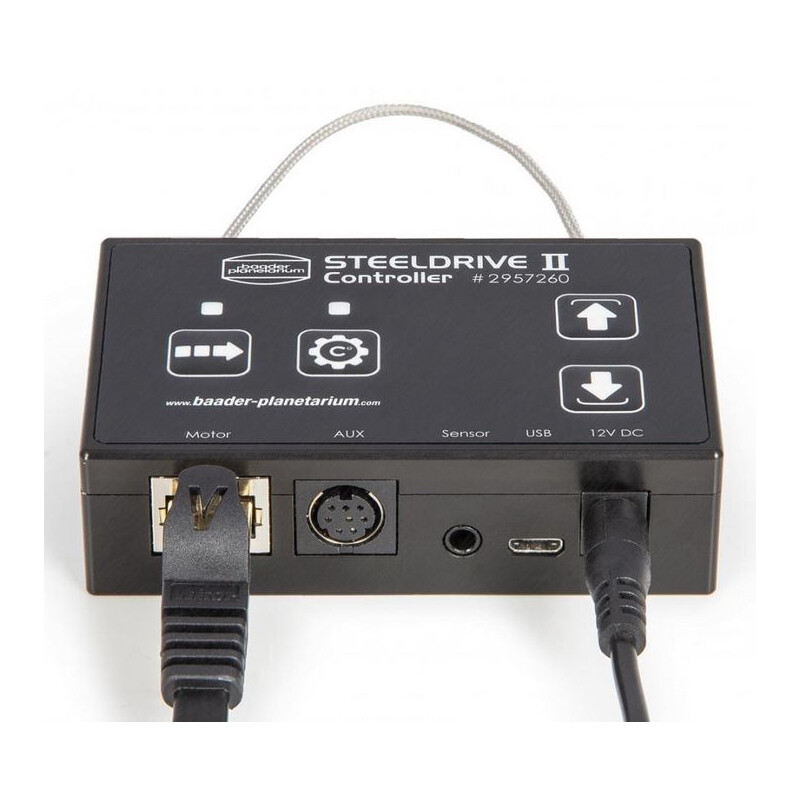

- controlerul Baader Steeldrive Mark II cu operare intuitivă și butoane pentru control manual, inclusiv cablu USB de 3 metri
- un senzor de temperatură cu cablu (1 metru), compatibil cu controlul încălzirii capacelor anti-condens
- adaptor retea 12V/1,5A, adaptor universal pentru EU, GB si SUA
- Benzi adezive (coliere de cablu) pentru fixarea cablurilor fără tensiune
- Software SteelGO și driver ASCOM pentru controlul mai multor focalizatoare cu motor prin intermediul unui PC, disponibil pentru descărcare
Focalizare de înaltă precizie a sarcinilor grele: motorul pas cu pas cu cuplu ridicat este conectat direct la focalizator printr-o curea dințată. Astfel, se elimină jocul invers (backlash) care ar fi cauzat de un angrenaj de transmisie. SteelDrive poate mișca rapid și precis sarcini de până la 8 kilograme. Rezoluția pasului este de aproximativ 2,5 micrometri.
Comanda manuală intuitivă permite focalizarea rapidă și memorarea poziției de focalizare. Pentru aceasta sunt disponibile mai multe moduri de mișcare:
- În modul normal, focalizatorul se mișcă atât timp cât este apăsată o tastă de direcție.
- În modul jogging, la fiecare apăsare a butonului se parcurge o distanță configurabilă prin software-ul SteelGo (de exemplu, 0,1 mm).
- În modul pas cu pas, la fiecare apăsare a butonului se parcurge cea mai mică distanță posibilă (aproximativ 2,5 microni).
Configurarea limitelor, memorarea și resetarea unei poziții cunoscute, precum și activarea/dezactivarea compensării temperaturii sunt, de asemenea, posibile cu ajutorul controlerului manual. Iluminarea de fundal a tastaturii și luminozitatea LED-urilor de stare sunt reglabile.

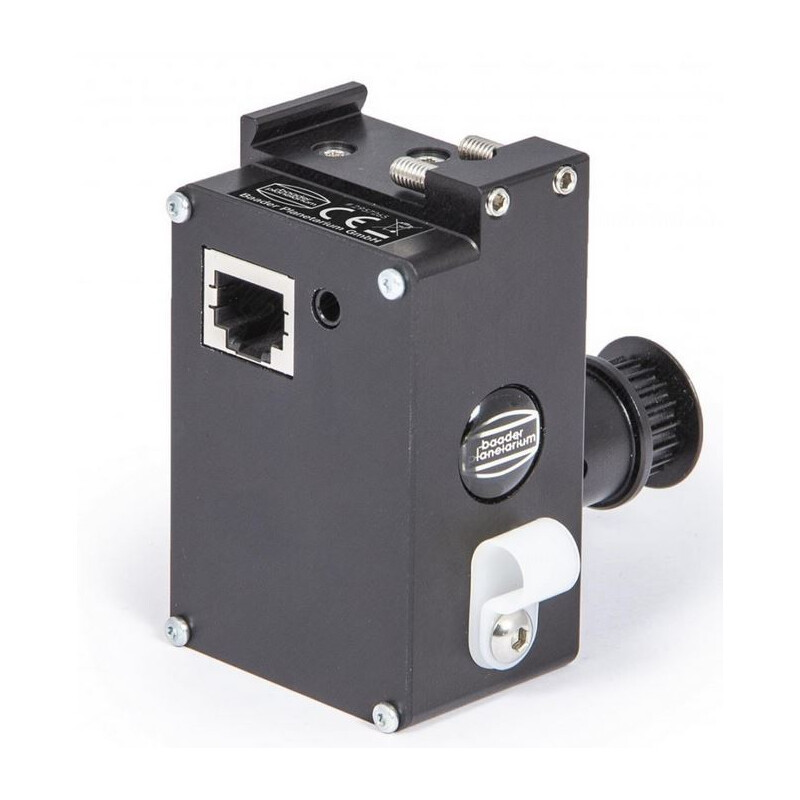

Senzor de referință fără contact: Unitatea motor SteelDrive dispune de un senzor de referință fără contact (fără uzură). Senzorul este activat de un magnet care poate fi fixat pe partea mobilă a dispozitivului de focalizare. Acesta permite pornirea repetabilă a pozițiilor memorate și servește, de asemenea, ca referință pentru oprirea mecanică. În livrare este inclus un suport simplu pentru magnet, care se fixează pe focuserul manual. Pentru focalizatorul Baader Diamond Steeltrack® este disponibil separat un inel magnetic din metal. Cu toate acestea, SteelDrive poate fi utilizat și fără senzor de homing, deoarece poziția absolută este salvată în orice moment în memoria internă nevolatilă. Chiar și în cazul unei întreruperi de curent, poziția absolută este păstrată atâta timp cât focalizatorul nu este mișcat manual.
Compensarea temperaturii: Se pot utiliza simultan doi senzori de temperatură digitali. Fiecare dintre aceștia poate fi conectat la motor și la unitatea de comandă. Pentru compensarea automată a temperaturii, se poate selecta un senzor sau se poate utiliza temperatura medie a ambelor senzori. Astfel, compensarea poate fi adaptată la condițiile locale (de exemplu, măsurarea în exteriorul și interiorul telescopului). Factorul de compensare a temperaturii este calculat cu ajutorul software-ului SteelGO și poate fi stocat local în unitatea de comandă SteelDrive. Perioada de compensare și valoarea pragului Delta-T pot fi, de asemenea, ajustate. Astfel, compensarea temperaturii poate fi utilizată și în modul autonom (fără computer conectat).
SteelDrive dispune de o ieșire PWM de 12V/1A. Aceasta poate fi utilizată cu cablul adaptor disponibil opțional pentru portul AUX al controlerului Steeldrive II la mufa Cinch pentru plăci de încălzire obișnuite (încălzire a capacelor de rouă) până la 10W. Puterea poate fi setată fix în software-ul SteelGO sau se poate menține o temperatură țintă în combinație cu unul dintre senzorii de temperatură. Astfel se evită încălzirea inutilă a telescopului, capacul de rouă fiind încălzit doar puțin peste punctul de rouă. Nu numai temperatura capacelor de rouă poate fi reglată, ci și temperatura foarte precisă (+/-0,1 °C) a filtrelor optice sau a altor dispozitive similare.
Toate piesele sunt fabricate în Germania. Toate piesele mecanice sunt frezate din aluminiu CNC. Plăcile electronice au fost, de asemenea, dezvoltate și fabricate integral în Germania. Se utilizează numai componente electronice de înaltă calitate. Plăcile electronice sunt, de asemenea, acoperite cu un strat protector.
Consum redus de energie: curentul motorului este redus automat în stare de repaus. SteelDrive II consumă atunci aproximativ 0,7 wați.
