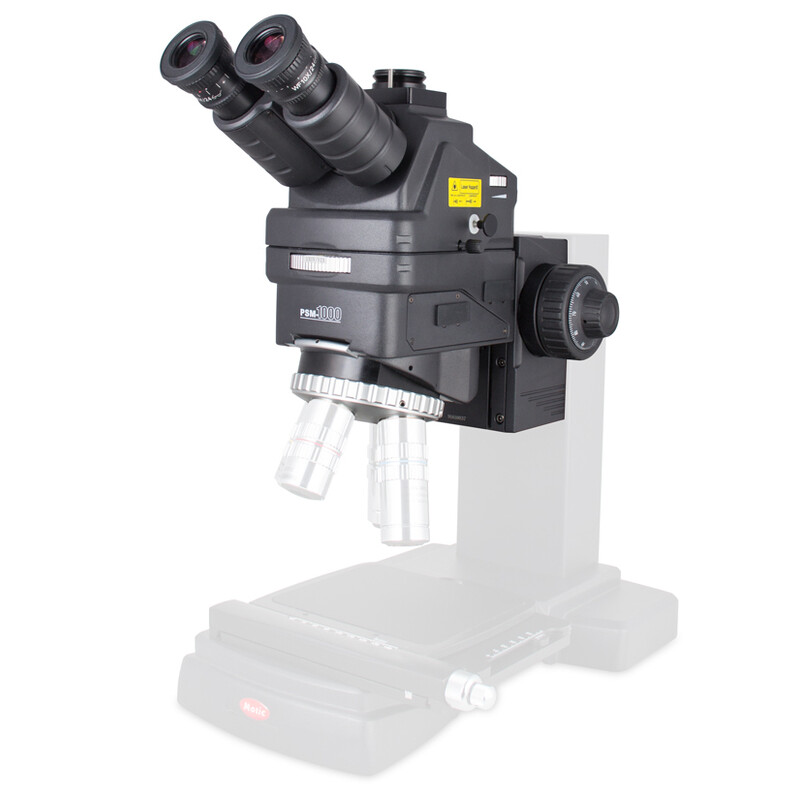

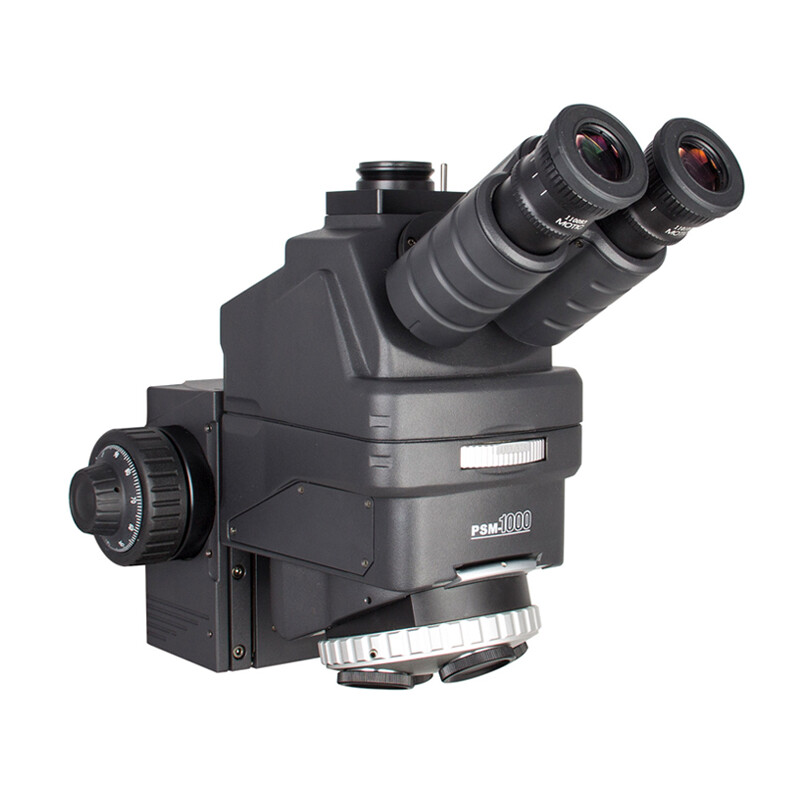

PSM1000

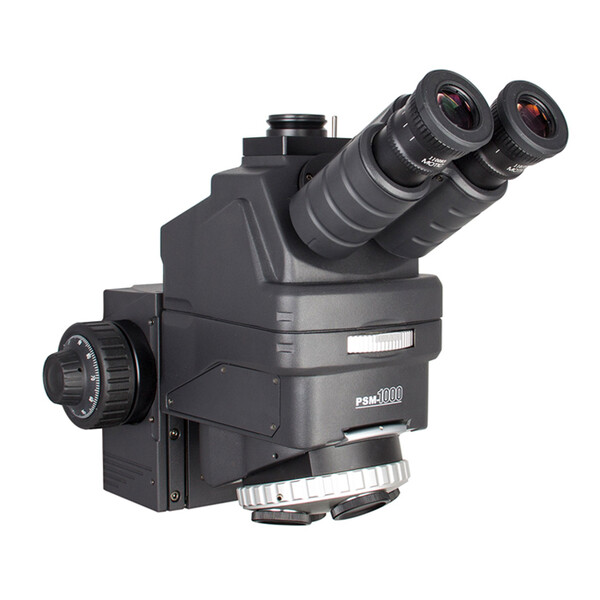

PSM1000 este un microscop pregătit pentru OEM cu cea mai bună performanță posibilă de imagistică pentru probe plane, reflectorizante. Piesele metalurgice, precum și semiconductorii sunt reproduse impresionant de obiectivele LWD plan-apocromatice. Câmpul vizual mare cu imagine verticală permite orientarea rapidă și manipularea ușoară. Fiecare poziție a nasului poate fi centrată individual. Acest lucru înseamnă că detaliile rămân perfect "în imagine" atunci când se schimbă mărirea. Utilizarea obiectivelor opționale cu compensare a parfocalității elimină, de asemenea, necesitatea refocalizării. Transmisia ridicată a obiectivelor, inclusiv a lentilelor tubulare pentru NUV (355nm) până la NIR (1064nm), permite integrarea PSM1000 în sistemele de inspecție a plăcilor. Lățimea mică a pasului de focalizare fină permite cea mai fină ajustare a planului focal chiar și la măriri mari.
Specificații Sistem standard:
Concept optic: Optică cu transmisie de la NUV la NIR
Tub de observare: Tub trinocular, tip Siedentopf
Unghi de vizualizare: 30º unghi de vizualizare
Divizarea fasciculului cu tubul trinocular: comutabil 50:50/0:100 vizual: ieșire cameră
Distanța interpupilară: 55-75mm
Compensare dioptrii: +/- 5 dpt pe ambele oculare
Oculare: Câmp larg WF10X/24mm, cu compensare de dioptrii
Tub intermediar: 3x nasul tubului cu 1X UV/VIS (355-532nm), 1X IR/VIS (532-1064nm), 2X

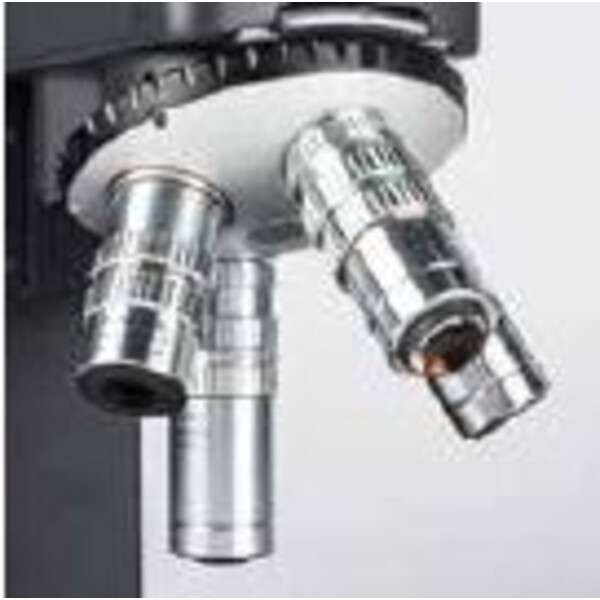

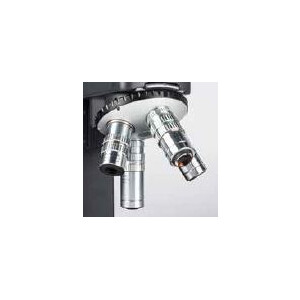

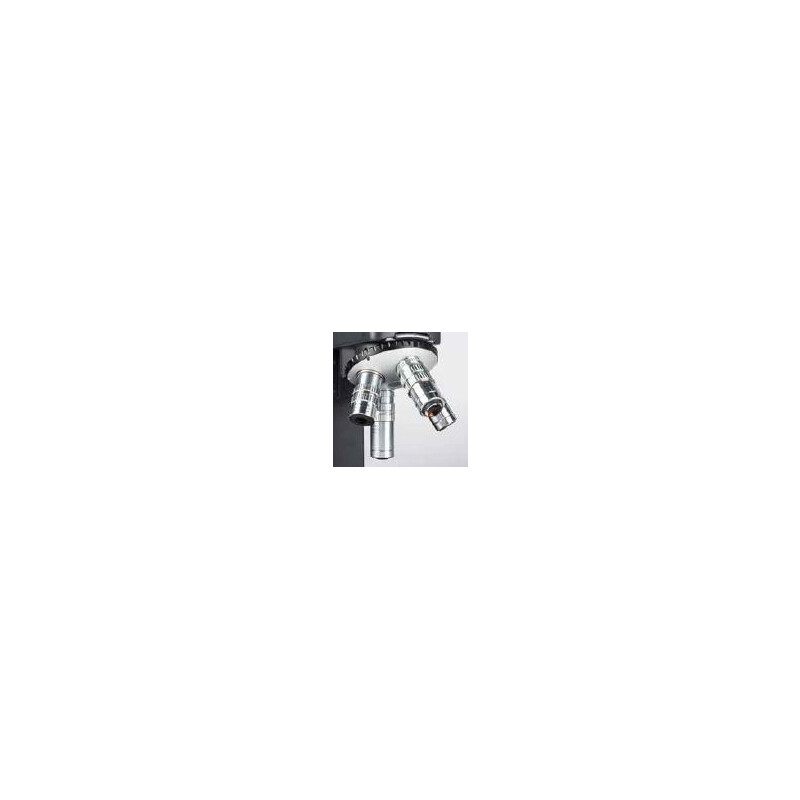

Obiectiv: 4x, pozițiile pot fi centrate individual
Clasa de calitate a obiectivelor: Extra LWD Plan Apochromate
Obiective/intervalul de mărire: Opțional
Filet lentile obiectiv: M26X0.706
Tip trepied: Opțional
Focalizare: Acționare coaxială grosieră/fină, viteză reglabilă
Incremente de focalizare fină: Incremente de 1 μm
Domeniu de deplasare în Z: 50 mm
Lumină incidentă: Port pentru cuplarea iluminării coaxiale
Accesorii incluse în livrare: Accesorii de siguranță pentru laser, discuri distanțiere
Dimensiuni: LxWxH 333x218x277mm
