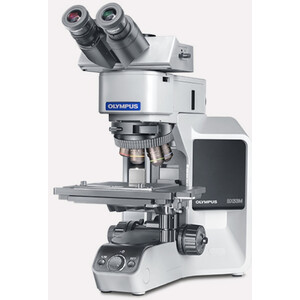

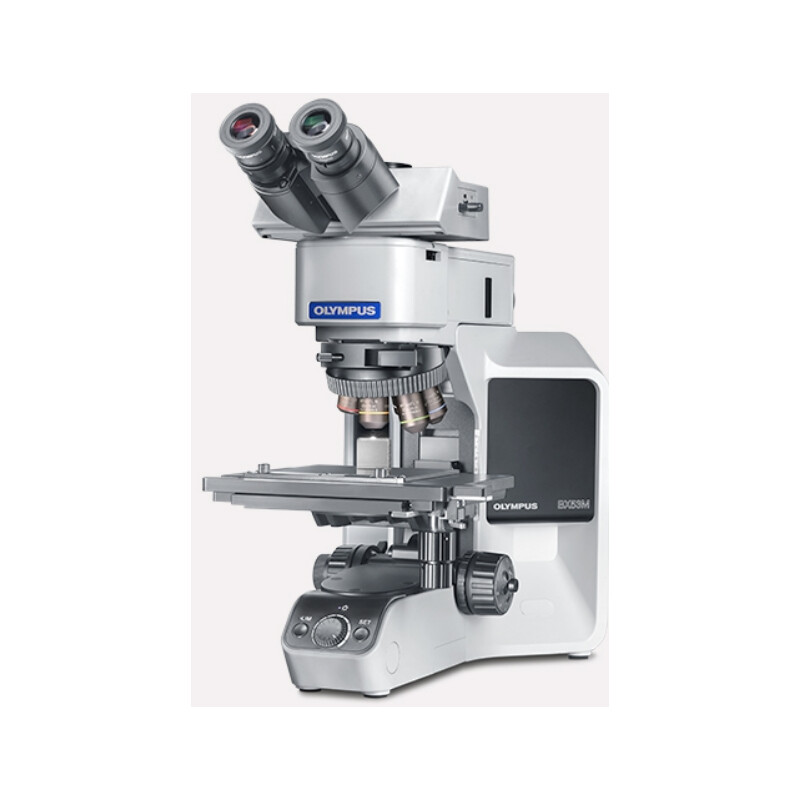

BX53M-Lumină incidentă pentru câmp luminos
Specificații
- Sistem optic: corectat la infinit
- Trepied: Lumină incidentă
- Focalizare: cursă: 25 mm, 100 µm pe rotație, diviziune minimă: 1 µm, cu opritor superior și reglare a cuplului pentru acționare grosieră
- Înălțime maximă a obiectului: 65 mm (fără distanțier), 105 mm (cu distanțier BX3M-ARMAD)
- Tub de observare: câmp vizual larg (F.N,22), inversat: binocular cu tub de cameră
- Iluminare: LED cu lumină albă
- Revolver pentru obiective pentru câmp luminos: cincitubular
- Ocular: 10x/22 reglare dioptrică pe o parte
- Masă (X x Y) 76 mm × 52 mm Masă coaxială cu acționare pe partea stângă cu reglare a cuplului
- Greutate: aprox. 15,8 kg (stativ microscop 7,4 kg)
Module incluse în livrare:
- Trepied BX53MRF-S-1-3
- Tub trinocular U-TR30-2-2
- Ocular WHN10X-1-8
- Ocular WHN10X-H-1-8
- Condensator cu lumină incidentă U-KMAS
- Sursă de lumină BX3M-LEDR
- Revolver pentru obiective U-5RE-2
- Masă transversală U-SVRM Mișcare dreaptă
- Placă de inserție pentru masă U-MSSP
- Cablu de conectare UYCP
Obiectivele pot fi comandate separat, nu sunt incluse în livrare!
Alegeți accesoriile preferate pentru acest model: Obiective MPLFLN
Microscopie modernă simplificată
Cu conceptul său modular, seria BX3M oferă versatilitate pentru o gamă largă de aplicații în industrie și cercetarea materialelor. Datorită integrării îmbunătățite în software-ul OLYMPUS Stream, microscoapele BX53M permit fluxuri de lucru fără probleme în aplicații microscopice standard și imagistică digitală, de la examinare până la raportare.
Utilizați cu ușurință proceduri cunoscute:
Sursă de lumină simplă
Sursa de lumină minimizează pașii de lucru complicați care trebuie de obicei efectuați atunci când se lucrează cu un microscop. Proceda de microscopie poate fi selectată cu ușurință cu ajutorul butonului de reglare din partea frontală a condensorului. Utilizatorul poate comuta rapid între cele mai utilizate procedee de microscopie cu lumină incidentă, de la câmp luminos la câmp intunecat sau la microscopie de polarizare, pentru a putea utiliza în mod simplu diferite tipuri de analiză. În plus, microscopia de polarizare simplă poate fi ajustată prin rotirea analizorului.
Comenzi intuitive ale microscopului:
Reglarea simplă a diafragmei câmpului luminos și a diafragmei de apertură
Reglarea corectă a diafragmei câmpului luminos și a diafragmei de apertură asigură un contrast bun al imaginii și utilizarea completă a aperturii numerice a obiectivului. Legend vă ghidează utilizatorul prin setările corecte pentru metoda de microscopie respectivă și obiectivul utilizat.
Reglare rapidă a focalizării
Scala de focalizare de pe trepied facilitează focalizarea rapidă. Utilizatorii pot regla focalizarea aproximativ fără a privi obiectul printr-un ocular, economisind astfel timp la examinarea obiectelor cu înălțimi diferite.
Operare ușoară și ergonomică
Ergonomia este extrem importantă pentru toți utilizatorii. Indiferent dacă un utilizator folosește doar microscopul sau microscopul împreună cu software-ul de analiză a imaginilor OLYMPS Stream, în ambele cazuri beneficiază de comutatoarele manuale ergonomice care indică clar poziția hardware-ului. Comutatoarele manuale ergonomice permit utilizatorului să se concentreze asupra probei și asupra examinării acesteia.
Pentru iluminare consistentă:
Manager de intensitate a luminii
La prima configurare, intensitatea luminii poate fi ajustată pentru a corespunde configurației hardware a sursei de lumină codificate și/sau a revolverului de obiective codificat.
Restaurarea setărilor microscopului:
Hardware codat
Funcțiile codificate integrează setările de sistem ale microscopului BX53M în software-ul de analiză a imaginilor OLYMPUS Stream. Procedurile de microscopie, intensitatea iluminării și mărirea sunt înregistrate automat de software împreună cu imaginile corespunzătoare. Astfel, utilizatorul poate efectua întotdeauna inspecțiile cu aceleași setări de microscopie, ceea ce îmbunătățește fiabilitatea rezultatelor inspecției.
Temperatură de culoare consistentă:
LED-uri cu lumină albă puternică ca sursă de lumină
Microscopul BX53M funcționează cu surse de lumină LED albă puternică, atât pentru lumină incidentă, cât și pentru lumină transmisă. LED-ul asigură o temperatură constantă a culorii, indiferent de luminozitate. LED-urile de lungă durată asigură o iluminare eficientă și sunt ideale pentru aplicații de testare în cercetarea materialelor.
Sistem optic: Sistem optic UIS2 (corectat infinit)
Focalizare Cursă: 25 mm
Reglare fină: 100 µm pe rotație
Diviziune minimă: 1 µm Cu opritor superior și reglare a cuplului pentru acționare grosieră
Înălțime maximă a obiectului: Lumină incidentă: 65 mm (fără distanțier), 105 mm (cu BX3M-ARMAD) Lumină incidentă/transmisie: 35 mm (fără distanțier), 75 mm (cu BX3M-ARMAD)
Ocular: 10x/22
Iluminare: Lumină incidentă: LED cu lumină albă, HF/DF/DIC/POL/MIX diafragmă de câmp luminos, diafragmă de apertură (cu mecanism de centrare), blocare HF/DF
Lumină transmisăCodificată, LED cu lumină albă, diafragmă de câmp luminos HF/DF/DIC/POL/MIX, diafragmă de apertură (cu mecanism de centrare), blocare HF/DF
Revolver pentru câmp luminos: 5 poziții
Revolver pentru obiective pentru HF, DF, MIX: 6-dublă
Condensor distanță mare de lucru
Masă (X x Y) 76 mm × 52 mm
Obiective nu sunt incluse.!!
Funcțional
BX53M suportă procedurile cunoscute ale microscopiei convenționale, cum ar fi câmp luminos, câmp intunecat, lumină polarizată și contrast diferențial de interferență. În dezvoltarea de noi materiale, multe dintre dificultățile apărute în procedurile standard de detectare a defectelor pot fi rezolvate prin proceduri moderne de microscopie, care permit examinări mai precise și mai fiabile. Noile tehnici de iluminare și opțiunile pentru captarea imaginilor cu software-ul de analiză a imaginilor OLYMPUS Stream oferă utilizatorului mai multe posibilități de evaluare a probelor și de documentare a rezultatelor.
- Ceea ce este invizibil devine vizibil
- Imagini clare ale întregului obiect
- Reglare ușoară a mesei pentru imaginea de ansamblu
- Vizualizarea atât a zonelor întunecate, cât și a celor luminoase
- Adaptabil la preferințele de microscopie și analiză
- Conceput pentru o mare varietate de probe
