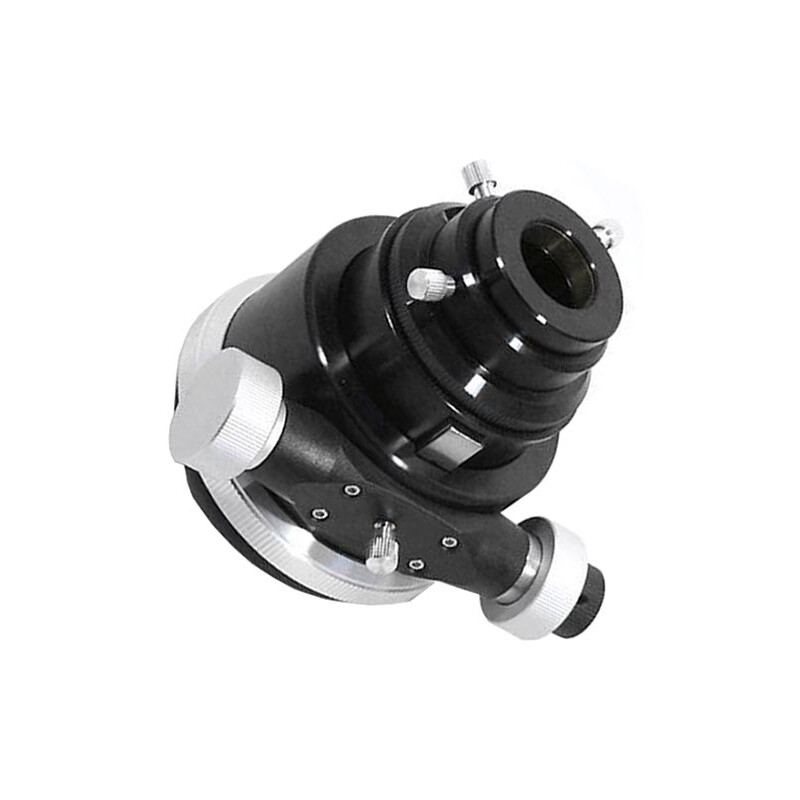

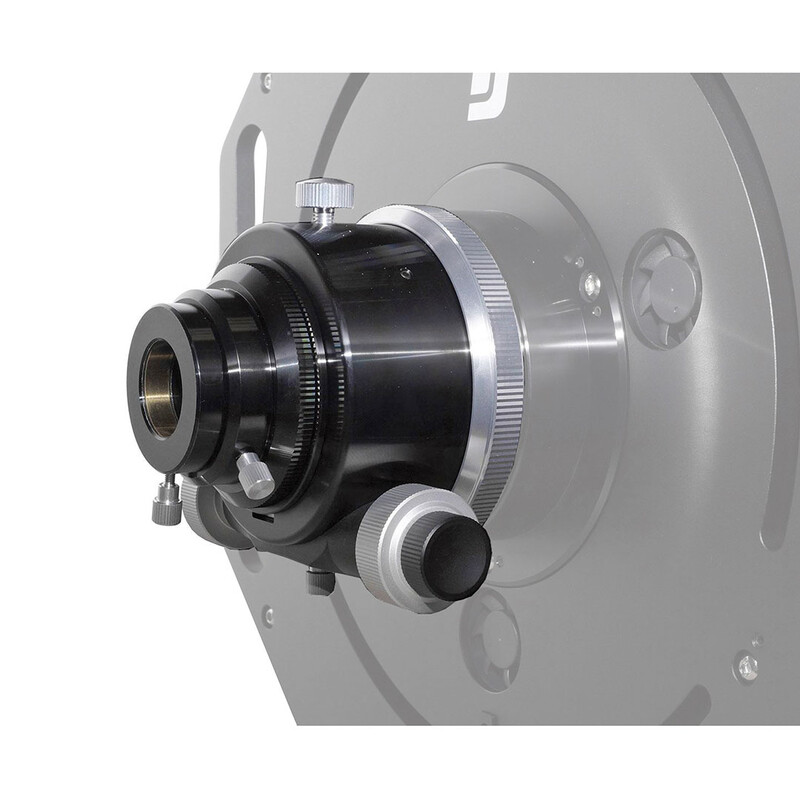

Monorail M117 are un filet M117x1 pe partea telescopului. Filetul se potrivește perfect la telescoapele RC/Ritchey-Chrétien cu deschidere de 10".
- Filet suplimentar: filet interior M77x0,75 pe tubul extenderului și filet exterior M74x0,75
- Construcție scurtă: lungime de la filet până la racordul de 2" de numai 83 mm
Modul de funcționare al extractorului MONORAIL și avantajul față de extractoarele Crayford:
În locul rulmenților cu bile mici, precum în cazul focuserelor Crayford, o șină masivă din oțel inoxidabil asigură rularea și fixarea laterală.
Dezavantajul extractelor Crayford cu rulmenți cu bile: rulmenții cu bile mici ai extractului Crayford sunt solicitați la clemă. Deoarece șurubul de prindere nu se află exact între rulmenții cu bile, o pereche de rulmenți cu bile este solicitată mai puternic. Rezultatul este o înclinare și stele neclare într-un colț.
Avantajul principiului MONORAIL: Funcția rulmentului cu bile este preluată de șina din oțel inoxidabil, care este fixată de tubul extensibil. Astfel, nimic nu se poate deforma. Doar ghidarea laterală este preluată de rulmenți cu bile. Acești rulmenți fixează însă doar poziția laterală și nu mai trebuie să suporte nicio sarcină.
Fixarea tubului extensibil se realizează cu ajutorul unui șurub de prindere, care este centrat exact în partea superioară. Astfel, întreaga construcție este solicitată uniform. Nu mai există absolut nicio deformare, tubul extensibil rămâne 100% în poziția prescrisă.
Cu șurubul central inferior reglați doar fricțiunea (rezistența la frecare).
TS Optics este o marca a Telescopic Service.
