Aplatizatorul uniformizează câmpul vizual, deoarece aceasta este usor curbat de optica primară. Această curbură face ca stelele de la marginea câmpului vizual să fie mai putin clare. Field flattner-ul de asemenea numit si sistem de aplatizare a câmpului, corectează acest efect. Astrofotografii se pot bucura apoi de imagini în care stelele rămân clare până la marginea câmpului vizual(expunerii). Aplatizatorul este instalat între telescop si aparatul de fotografiat.
Corector full-frame pentru refractoare cu deschidere de la 80 la 155 milimetri

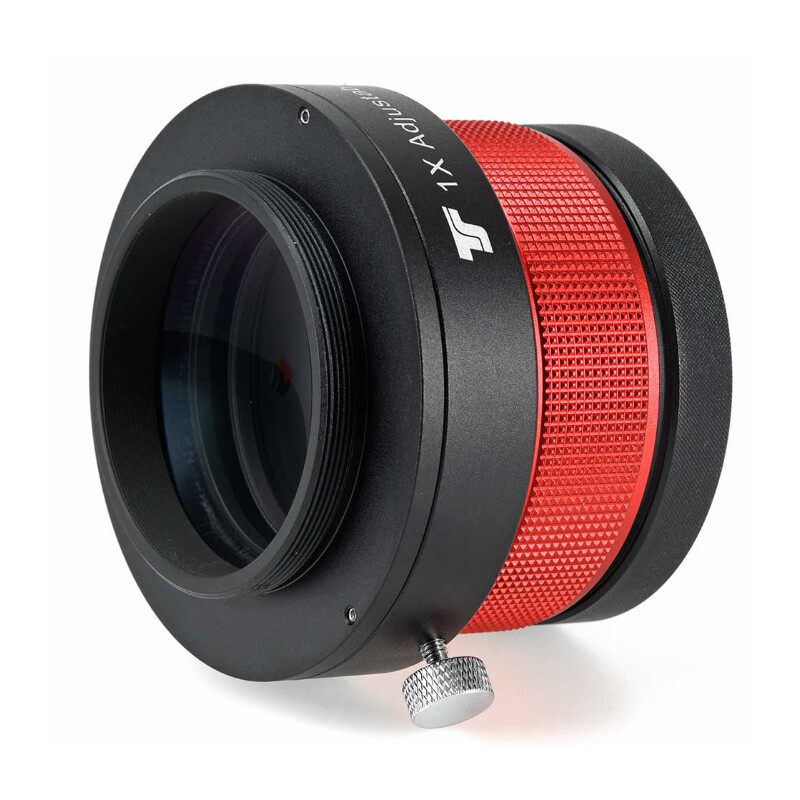

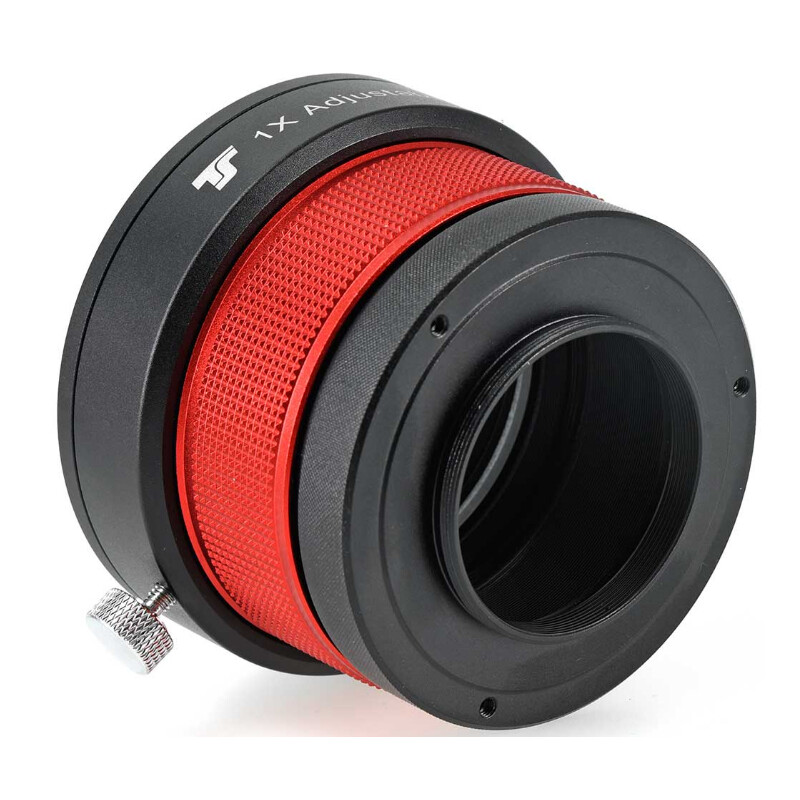

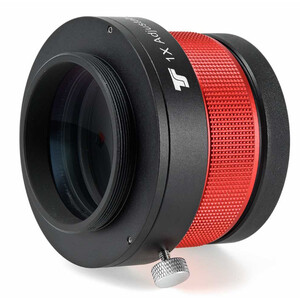

O componentă esențială a corectorului este o reglare fină integrată. Prin rotirea inelului zimțat de pe corector, puteți regla distanța față de senzor la fracțiuni de milimetru. Imediat ce ați atins distanța dorită, fixați-o cu șurubul de prindere. Acest lucru vă permite să determinați distanța optimă folosind fotografii de test cu camera conectată, fără adaptoare și inele de reglare suplimentare. Camera nu se rotește în timpul ajustării fine.
Se recomandă următoarele setări de la poziția cea mai interioară a ajustării la senzor:
- Diafragmă 80 mm / raport focal f/6 - 81,2 mm
- Deschidere 80 mm / raport focal f/7 - 80,2 mm
- Deschidere 102 mm / raport focal f/7 - 75,3 mm
- Deschidere 115 mm / raport focal f/7 - 73,0 mm
- Deschidere 130 mm / raport focal f/7 - 69,7 mm
- Deschidere 140 mm / raport focal f/6.5 - 68.0 mm
- Deschidere 155 mm / raport focal f/8 - 57,0 mm
Exemplu de calcul pentru stabilirea distanței:
- Telescop: Refractor cu deschidere f/7 de 130 mm, adică distanță focală de 910 mm.
- Camera: cameră SLR cu o distanță de 55 mm de la filetul M48 la senzor.

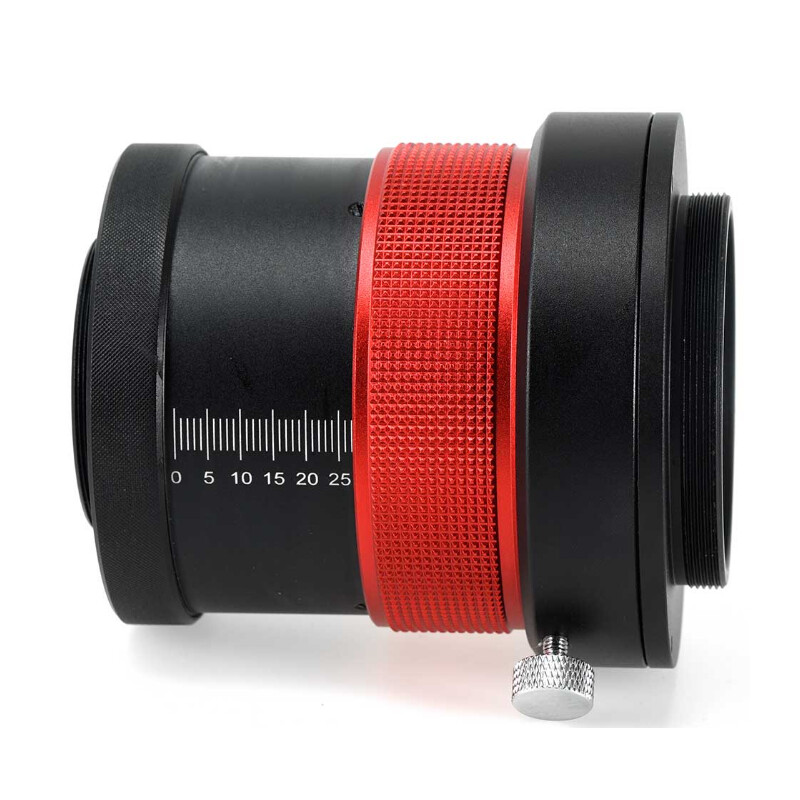

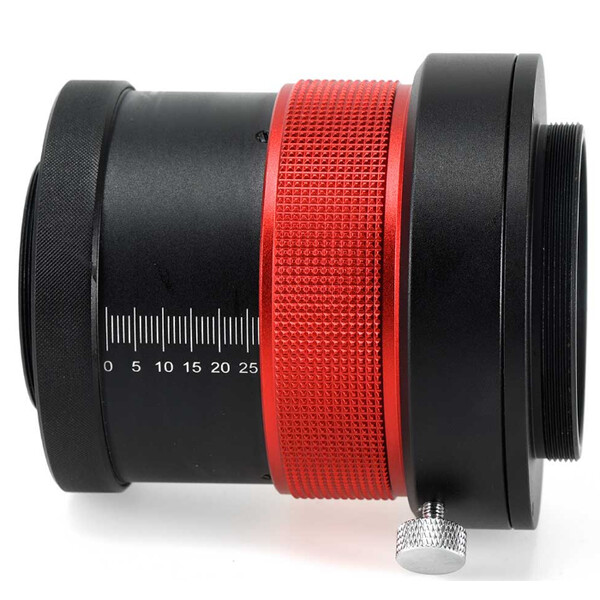

Distanța de lucru este de 69,7 mm conform tabelului. Pur și simplu scădeți cei 55 mm (distanța de la filet la senzor) din această măsură. Rămân 14,7 mm. Rotiți pur și simplu reglajul variabil de 14,7 mm spre exterior, acesta putând fi ușor reglat cu ajutorul marcajelor de distanță. Acum sunteți la distanța optimă și puteți începe să faceți fotografii.
TS Optics este o marca a Telescopic Service.
