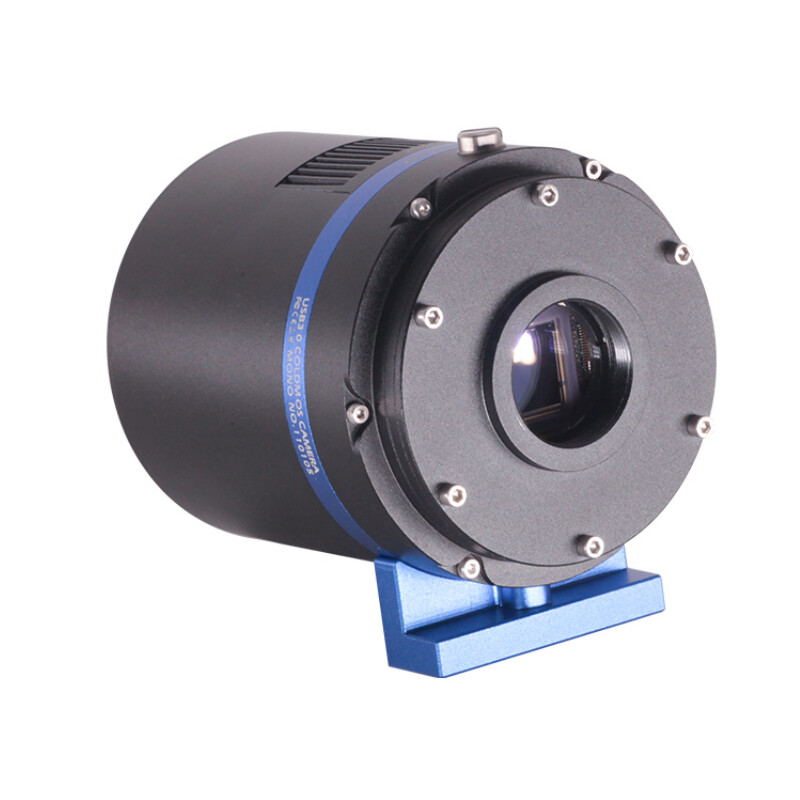

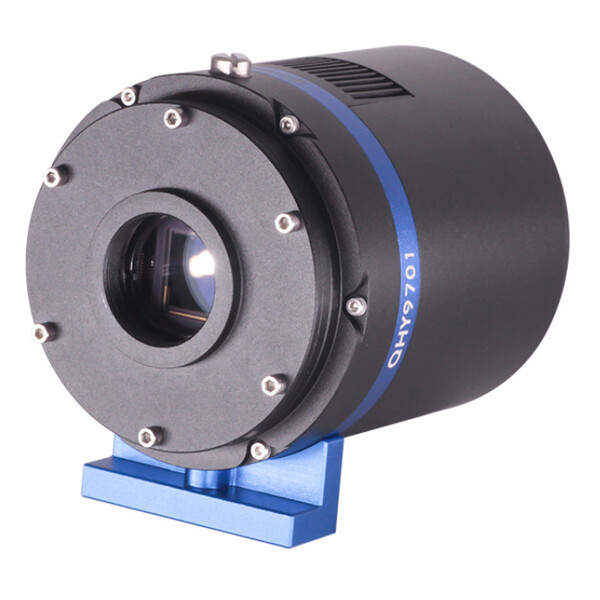

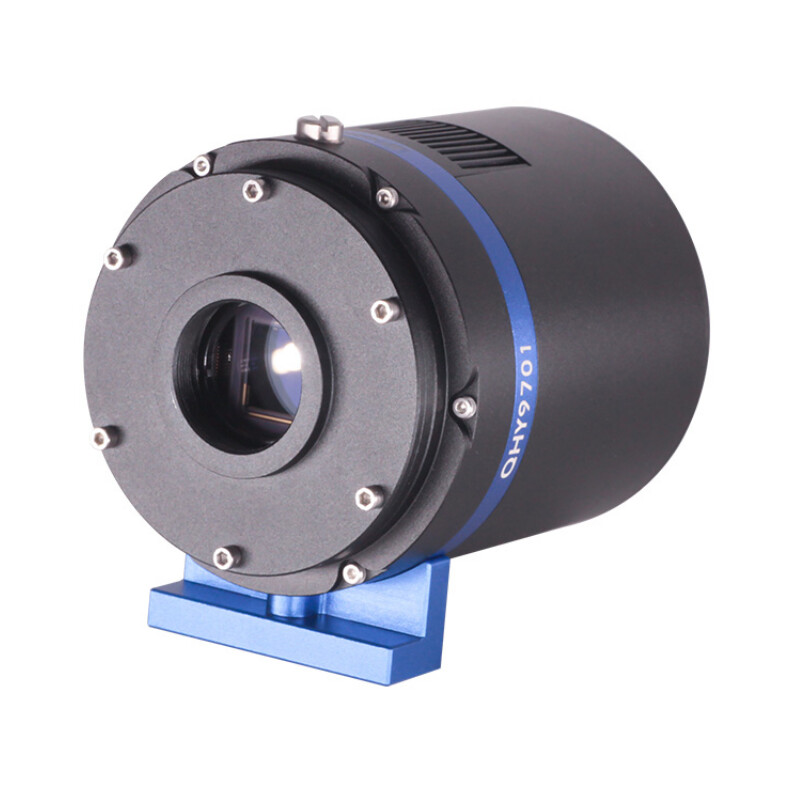

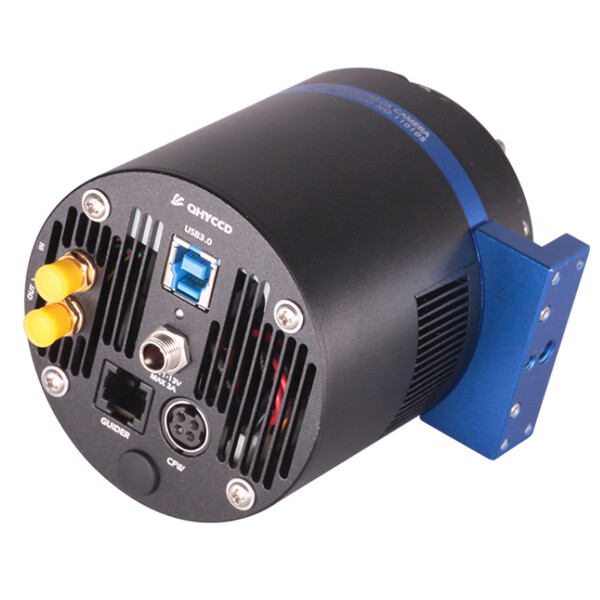

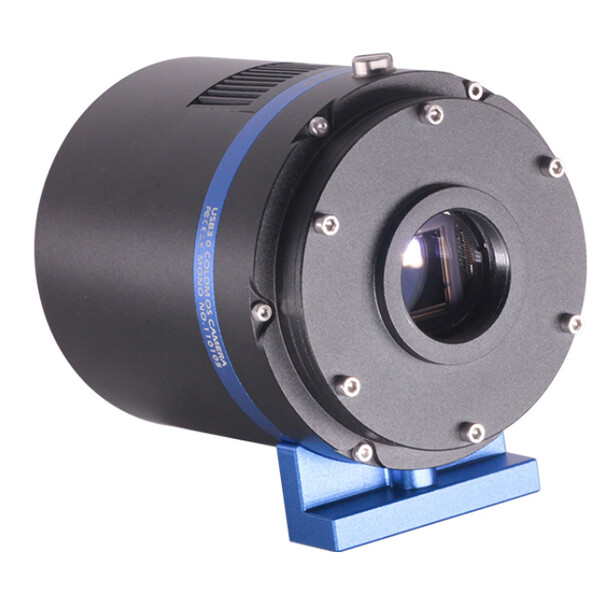

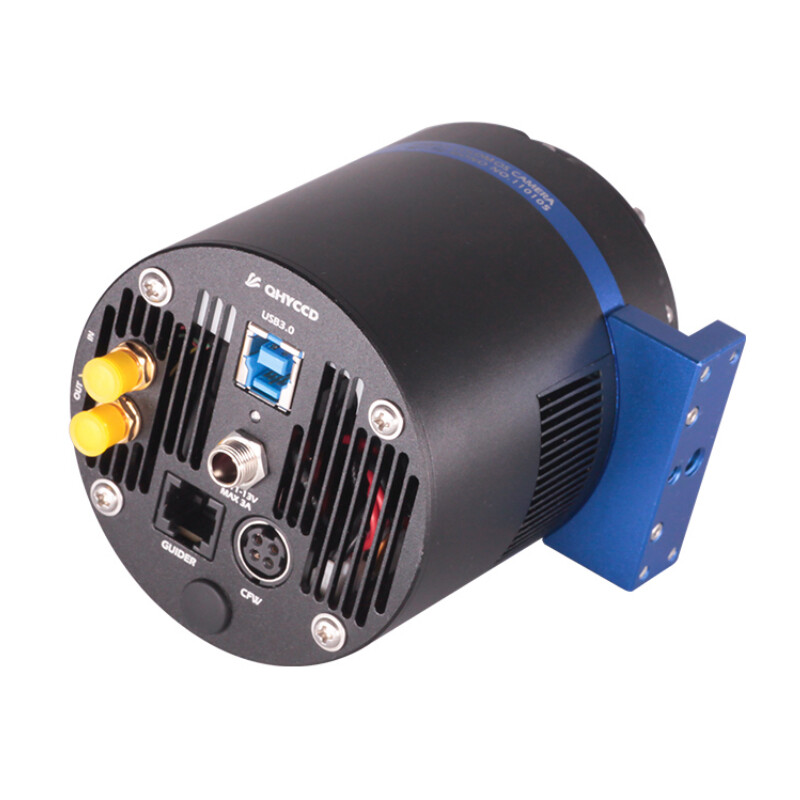

QHY9701 este o camera CMOS științifică răcită, cu un senzor CMOS retroiluminat de tip GSENSE9701. Senzorul CMOS are o gamă spectrală foarte largă.
Datorită caracteristicilor sale, precum pixeli mari, spectru extrem de larg și zgomot redus, este potrivită pentru microscopie de înaltă performanță, microoptică, biofluorescență și alte domenii de cercetare științifică.
Are un QE maxim de 89% la 610 nm. Sensibilitatea ridicată și largă de la NIR la UV face ca QHY9701 să fie o camera perfectă pentru sistemele de analiză spectrală și imagistică spectrală. QHY9701 este, de asemenea, o camera CMOS științifică ideală pentru imagistica prin fluorescență.
BSI, structură CMOS iluminată din spate:
Un avantaj al structurii CMOS cu iluminare din spate este sensibilitatea crescută. Cu un senzor clasic cu iluminare frontală, fotonii care intră în stratul sensibil la lumină al senzorului trebuie să treacă mai întâi prin cablajul metalic situat direct deasupra stratului sensibil la lumină. Structura cablurilor reflectă o parte din Photoni și reduce eficiența senzorului.
În cazul unui senzor iluminat din spate, lumina poate pătrunde în stratul fotosensibil din spate. În acest caz, cablajul încorporat în senzor este situat sub stratul sensibil la lumină. Prin urmare, mai mulți fotoni incidenți lovesc stratul sensibil la lumină.
Raportul dintre fotoni și electronii generați este denumit eficiență cuantică. Cu cât eficiența cuantică este mai mare, cu atât senzorul convertește mai eficient fotonii în electroni și este mai sensibil.
