Separator reflectorizant de a doua generație cu 4 poziții pentru spectrografe Star’Ex

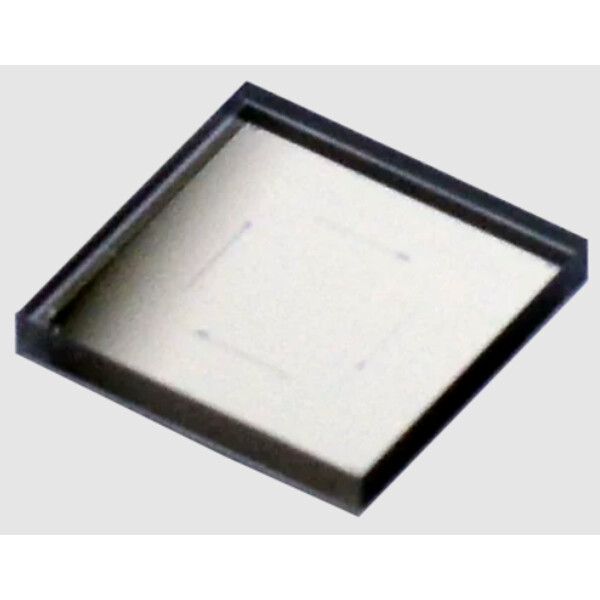

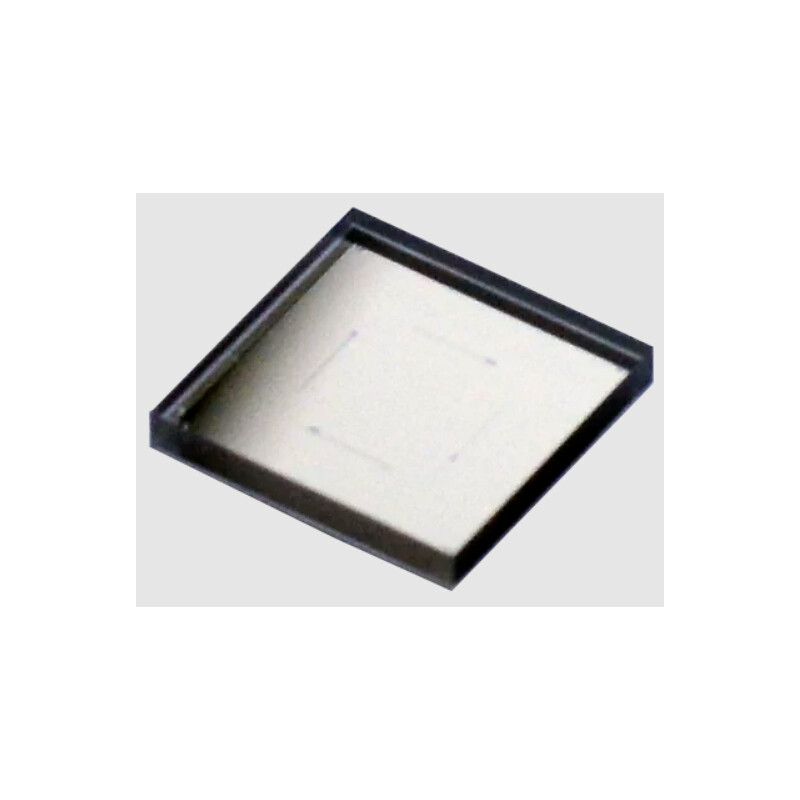

Această fantă de „doua generatie” este fabricată din sticlă de cuarț (cuarț sintetic) cu o dimensiune de 16 milimetri pătrați și o grosime de 2 milimetri. O parte este prevăzută cu un strat antireflex (pentru a reduce imaginile fantomă), în timp ce cealaltă parte este acoperită cu un strat de crom opac, cu excepția deschiderilor înguste care corespund celor patru fante și care au fost gravate cu o tehnică fotolitografică de înaltă precizie.

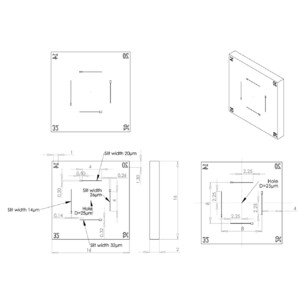

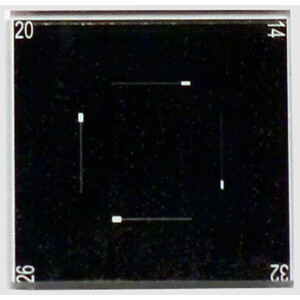

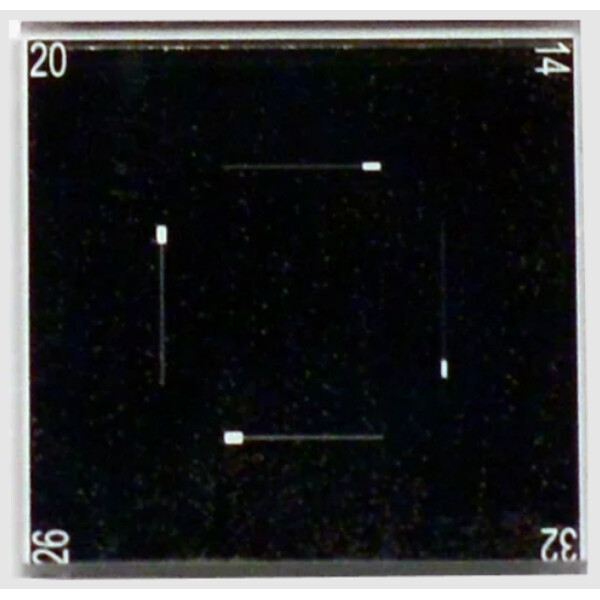

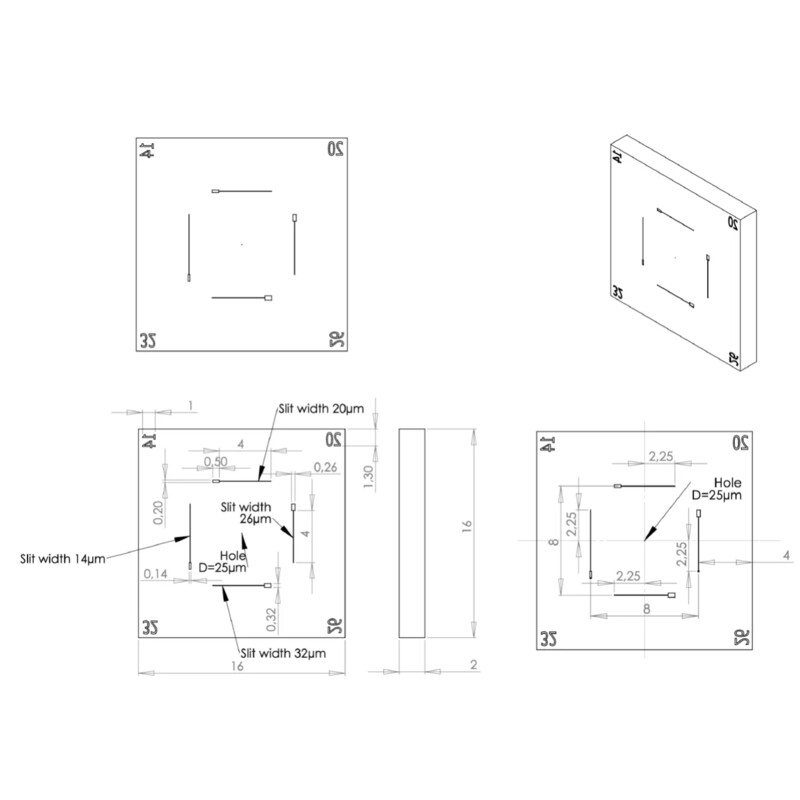

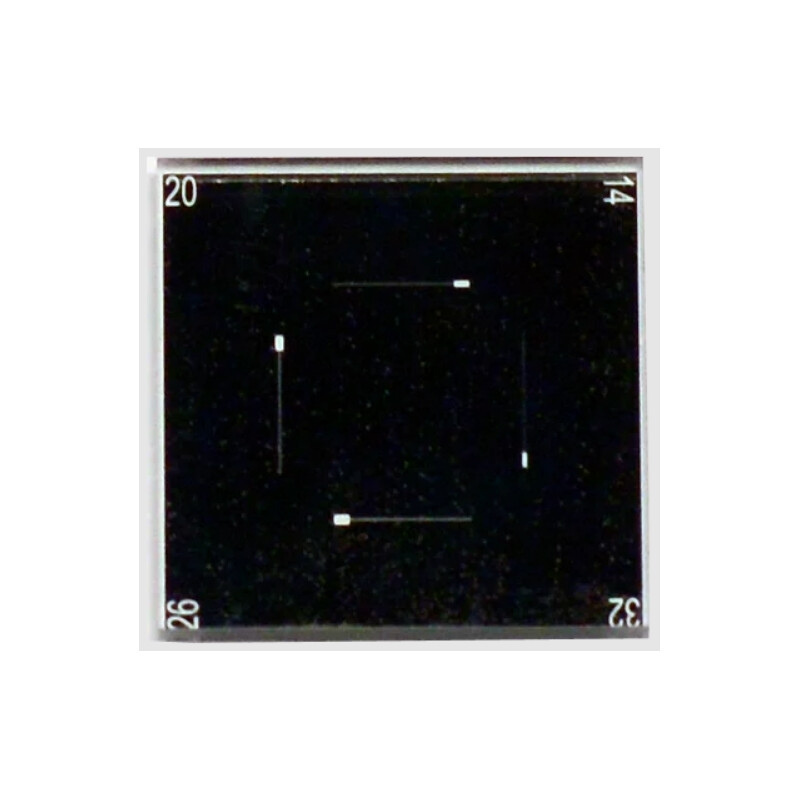

Patru fante independente sunt dispuse într-un pătrat, cu lățimi de 14, 20, 26 și 32 µm. În centru se află o gaură cu un diametru de 25 µm. Lățimile fantei sunt indicate în colțurile substratului. Fanta de 14 microni este ideală, de exemplu, pentru spectrografie cu un telescop mic. În schimb, fanta de 32 de microni este mai potrivită pentru spectrografie cu rezoluție redusă și un telescop cu un diametru de 300 mm. Capătul fiecărei fante este lărgit cu un factor de 10 pe o lungime de 0,5 mm. Această prelungire are două funcții: (1) furnizarea de informații suplimentare privind condițiile de funcționare a instrumentului (gradul de turbulență atmosferică, performanța instrumentului, calitatea reglajelor, evaluarea reacției instrumentului); (2) permiterea înregistrării datelor spectrofotometrice pentru a facilita calibrarea spectrelor în valori absolute de flux. Fiecare fanta are o lungime de 4 mm, astfel încât să poată înregistra spectrul obiectelor cu suprafețe unghiulare mari, cum ar fi nebuloasele sau cometele.
Deși discret, orificiul central de 25 µm reprezintă o inovație importantă. Acest orificiu permite amplasarea sigură și ușoară a spectrografului pe o masă, fără a fi necesar un telescop sau un cer înstelat: orificiul funcționează ca o stea artificială.
